JT5-2型跳汰机

JT5-2型跳汰机

984
规格/型号:可定制
品牌:富鑫
应用领域:选矿设备
产地:江西 - 南昌
厂家/供应商:江西富鑫选矿设备制造有限公司
咨询电话::暂无(请说明信息源自“中冶有色技术网”)
更新时间:2023-08-03
级别:待认证

JT5-2型跳汰机说明介绍

本公司生产玻璃钢螺旋溜槽 摇床 球磨机 螺旋分级机 给矿机 振动筛 水力旋流器 跳汰机 浮选破碎机 磁选机 砂泵 搅拌桶 滚筒筛 皮带输送机采矿设备。

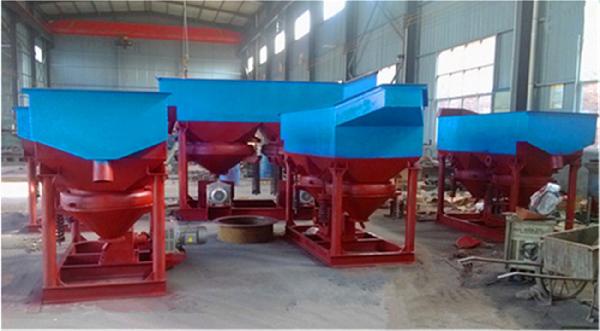

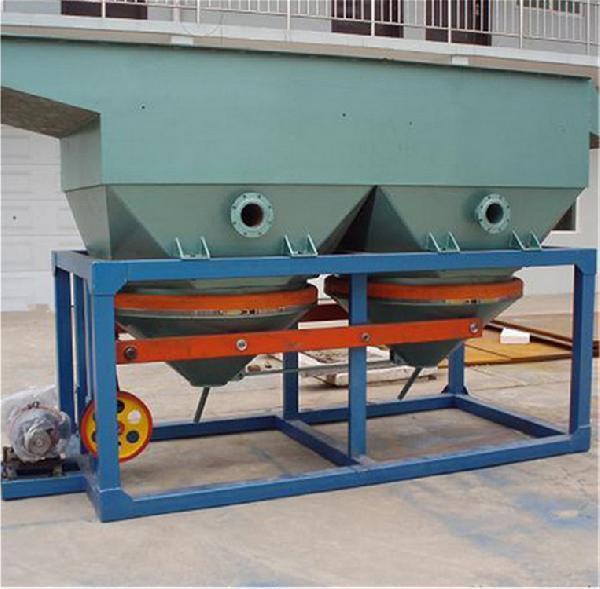

产品图片:





产品详情:

隔膜跳汰机可分为四种:①上(旁)动型隔膜跳汰机由偏心连杆机械带动橡胶隔膜作往复运动,借以推,适

于处理偏粗或中等粒级物料,选别粒度上限可达12~18毫米,广泛用于钨、锡矿选厂;②下动型圆锥隔膜跳

汰机,一般只用于分选小于6毫米的中、细粒级矿石;③侧动型隔膜跳汰机:又分为梯形跳汰机和矩形跳汰机。

梯形跳汰机处理能力大,可达15~30吨/(台·时),一般用处理小于6毫米的矿石;矩形跳汰机可处理20毫米

的粗粒矿石,亦可处理细粒矿石,生产能力为5~25吨/(台·时);④圆锥型跳汰机可认为是由梯形表面的单

元径向拼合组成,这种设备主要安装在采砂船上作粗选使用,由于单机处理量大,给矿又不需严格分级,已

广泛应用于砂金和砂锡的选别。

双斗隔膜跳汰机结构由:机身、传动装置、分水器、隔膜和活栓等主要部分组成,机体有两个大小的跳

机斗,每个隔膜斗用不到底的隔板将其分成跳汰区和隔膜区两部分。跳汰过程是靠橡胶隔膜作上下往复运动

所造成介质(水)的鼓动来进行。电动机通过三角皮带带动大皮轮转动,使偏心轴上的连杆上下运动,与此连

杆连接的摇臂也上下运动,摇臂上另有二连杆连接橡胶隔膜、从而使隔膜获得上下往复运动,进行跳汰。 根据被处理矿石的粒度,可以变更连杆的冲次和选取不同的冲程,以便获得的跳汰的效果。变更冲

次的方法是更换小皮带轮,可有两种冲次:322次/分钟;420次/分钟。选取冲程方法为松开紧定螺钉和螺帽、

拉出定位销、转动偏心调整套与偏心轴之间的相对位置,可有11种不同的冲程(0—25.3mm). 由于工作筛的上面加了一个筛子,故跳汰机可用于处理粒度不均匀的物料。(注:此筛根据订货要求可不

供给)入选原矿被送入跳汰室后,由于隔膜的鼓动作用,矿粒在介质中被按比重分层;细而重的矿粒通过人

工床颗粒的间隙和筛孔,沉集在跳汰斗的储矿中、上层粗而轻的矿粒(矿物)被介质流冲向筛子末端的排矿口,

由于后跳汰室比前跳汰室的位置低50mm,故轻矿粒经过前室尾板溢出而进入后室,再次受到跳汰。根据需

要可调节尾板位置的高低,以控制排矿量的大小。储放斗中的精矿定期由排矿管排出。 产品应用范围: 用于选别金、锡、钨、钛、赤铁、铁矿、煤等矿物,特别是在锰矿选矿领域中得到了广泛应用。
