隔膜跳汰机

隔膜跳汰机

917
规格/型号：暂无
品牌：雄发
应用领域：选矿设备
产地：江西 - 赣州
厂家/供应商：江西省雄发环保选矿设备制造有限公司
咨询电话:：暂无（请说明信息源自“中冶有色技术网”）
更新时间：2023-11-07
级别：待认证

隔膜跳汰机说明介绍

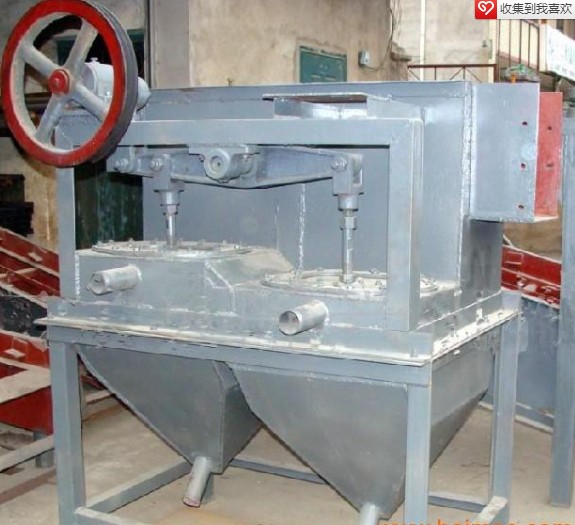

LTS300×450双斗隔膜跳汰机结构由：机身、传动装置、分水器、隔膜和活栓等主要部分组成，机体有两个大小的跳机斗，每个隔膜斗用不到底的隔板将其分成跳汰区和隔膜区两部分。跳汰过程是靠橡胶隔膜作上下往复运动所造成介质（水）的鼓动来进行。电动机通过三角皮带带动大皮轮转动，使偏心轴上的连杆上下运动，与此连杆连接的摇臂也上下运动，摇臂上另有二连杆连接橡胶隔膜、从而使隔膜获得上下往复运动，进行跳汰。

根据被处理矿石的粒度，可以变更连杆的冲次和选取不同的冲程，以便获得好的跳汰的效果。变更冲次的方法是更换小皮带轮，可有两种冲次：322次/分钟；420次/分钟。选取冲程方法为松开紧定螺钉和螺帽、拉出定位销、转动偏心调整套与偏心轴之间的相对位置，可有11种不同的冲程（0—25.3mm）.

由于工作筛的上面加了一个筛子，故跳汰机可用于处理粒度不均匀的物料。（注：此筛根据订货要求可不供给）入选原矿被送入跳汰室后，由于隔膜的鼓动作用，矿粒在介质中被按比重分层；细而重的矿粒通过人工床颗粒的间隙和筛孔，沉集在跳汰斗的储矿中、上层粗而轻的矿粒（矿物）被介质流冲向筛子末端的排矿口，由于后跳汰室比前跳汰室的位置低50mm，故轻矿粒经过前室尾板溢出而进入后室，再次受到跳汰。根据需要可调节尾板位置的高低，以控制排矿量的大小。

储放斗中的精矿定期由排矿管排出。

用于选别金、锡、钨、钛、赤铁、铁矿、煤等矿物，特别是在锰矿选矿领域中得到了广泛应用。



名称规格

室数

筛室面积（米2）

给矿粒度（毫米）

生产能力（吨/时）

冲程（毫米）

冲次（次/分）

补加水量（吨时）

水压（公斤/厘米2）

电动机

重量（kg）


型号

功率KW


100×150隔膜跳汰机

1

0.015

-3

0.018-0.6

-

420

-

1-1.5

Y80L-4

0.55

130


300×450双室隔膜跳汰机

2

0.27

-12

3-6

0-26

322

2-4

1-1.5

Y90S-4

1.1

745


1000×1000下动型圆锥跳汰机

2

2

1-5

10-25

0-26

200-350

60-80

0.6-2

Y100L-6

1.5

1700


370×360下动式圆锥隔膜跳汰机

2

0.274

6

1-3

5-25

200-250

2-5

-

Y90S-4

1.1

240


工革梯形侧动隔膜式跳汰机

3

2.7

-3

12.5-37.5

13-21

170-230

60-90

2

Y90S-4

1.1

2000


670×920跳汰机

2

1.44

4-8

7-10

18-24

240-300

-

-

-

-

-


使用注意事项

1、启动前应检查各部件的螺钉是否拧紧，活栓、斗体不能漏水。

2、各压注油咀处要注意经常加注润滑油脂。

3、先经空车运转正常后，才允许负荷运转。

4、橡胶隔膜处和三角皮带不许有油物沾污
