跳汰机是指实现跳汰过程的设备。物料主要在垂直升降的变速介质流中,按密度差异进行分选的过程。
加工材料
跳汰机选矿属于深槽分选作业,它用水作为选矿介质,利用所选矿物于脉石的比重区别,进行分选,跳汰机多属于隔膜式,冲程和冲次根据所选矿物的比重,可以灵活调节,广泛用于钨,锡,砂金,赤铁,褐铁,锰,钛,锑,铅,钽,铌等金属的重力选矿。
应用范围
跳汰机有很多型号。跳汰机属于大颗粒跳汰机。广泛用于钨,锡,砂金,赤铁,褐铁,锰,钛,锑,铅,钽,铌等金属的重力选矿。可根据用户要求生产各种型号跳汰机。
优点和特点
1、跳汰机功率降低70%以上;
2、跳汰机采用多室共用数控风阀技术;
3、结构更加合理,便于运输和安装,设备载荷减小30%;
4、跳汰机采用锥形滑阀,工作可靠,故障率降低70%,能耗小;
5、可满足不同媒质的分选需要,提高处理能力20%以上。
产品结构
选矿用跳汰机种类繁多,在重选厂应用最广的是隔膜跳汰机,根据隔膜所在位置的不同划分为:上(旁)动型隔膜跳汰机;下动型圆锥隔膜跳汰机;侧动型隔膜跳汰机;复振跳汰机和圆形跳汰机等。
动型隔膜跳汰机在我国广泛用于分选钨矿、锡矿和金矿等。分选粒度上限可达12~18mm,下限为( 0.2mm。可作为粗、中、细粒矿石的分选,也可作为粗选或精选设备。

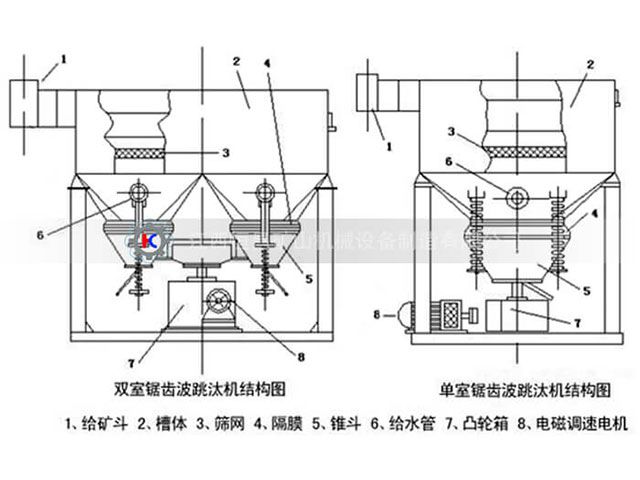

动型隔膜跳汰机的基本结构如图所示。由机架、跳汰室、隔膜室、网室、橡胶隔膜、分水阀和传动偏心机构等组成。该机有两个跳汰室,在第一跳汰室给料经分选后进入第二跳汰室。每室的水流分别由偏心连杆机构传动,使摇臂摇动,于是两个连杆带动两室隔膜作交替的上升和下降往复运动,因此迫使跳汰室内的水也产生上下交变运动。跳汰机的冲程和冲次均可根据要求调节。
动型隔膜跳汰机只有一种定型产品,每室宽300mm、长450mm,双室串联。
动型隔膜跳汰机具有冲程调节范围大、适应较宽的给矿粒度、水的鼓动均匀、床层稳定、分选指标好、精矿排放容易、可一次获得粗精矿或合格精矿、单位面积生产率大、操作维修方便等优点。其缺点是:单机规模小,生产能力低,由于隔膜室占用机体的一半,因此,占地面积大等。
