转鼓式格栅破碎机
产品结构：
主要由转鼓格栅网、铣刀、垫片、主轴、轴承、机封、机架、减速机、电机、电控箱等构成。在驱动部件带动下，转鼓格栅的齿耙作圆周运动，将被圆形栅条截留的水中杂物，送至破碎机，而水从格栅中流过。破碎机驱动部件带动主动轴转动，同时主动轴通过精密齿轮带动从动轴转动，使固定于两轴上的铣刀呈逆向旋转，而将固体物咬挤破碎。
转鼓式格栅破碎机工作流程：
1、回转式固液分离机主要由机架、驱动变速系统、耙齿链、及电控箱等组成。
2、格栅为户外型，能在-5～40℃的环境温度下正常工作，所有的构件设计能保证在zui恶劣的环境中使用寿命zui长。
3、格栅为间歇运行，必要时也能连续24小时运行。

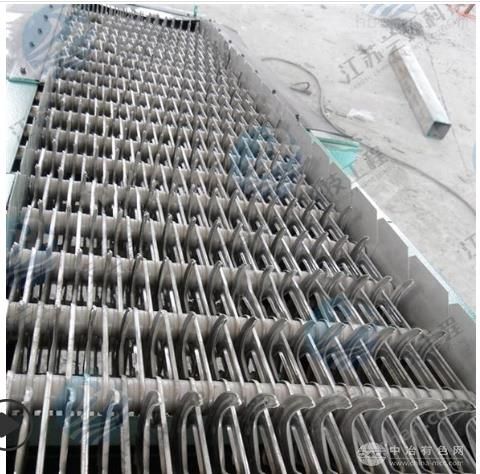

4、耙齿链是由若干组不锈钢制成的特殊形耙齿，按一定的排列次序装配在耙齿轴上形成封闭式耙齿链，其下部安装在进水渠水体中。当传动系统带动链轮作匀速定向旋转时，整个耙齿链便自上而下运动，并携带固体杂物从液体中分离出来，流体则通过耙齿的栅隙流过去，整个工作状态连续进行。
5、由于耙齿的特殊结构形状，使耙齿链携带杂物到达上端反向运动时前、后排耙齿之间产生相对自清运动，促使杂物依靠重力脱落，同时设备后面设置的一对胶板刷以保证每排耙齿运动到该位置时都能得到*的刷净作用。
6、格栅支架用基础螺栓固定在混凝土渠道的两侧，拆卸方便。格栅的安装使渠道内的污水能全部流经格栅，无死坑，底部不积聚垃圾。
7、格栅机架能承受大漂浮物体的荷载，齿耙额定载荷≥1000N，在zui大水位差时运行无显著偏移、损伤或变形。
8、格栅配备机械过载保护装置，过载时在电控箱内产生报警，并自动停机。
9、电机驱动装置与格栅的护罩成为一体，电机电源为380V、3相、50Hz，防护等级为IP55，F级绝缘。
10、不锈钢铭牌牢固地固定在设备的明显的位置，铭牌采用冲压的数字标志。
