产品简介
产地：进口

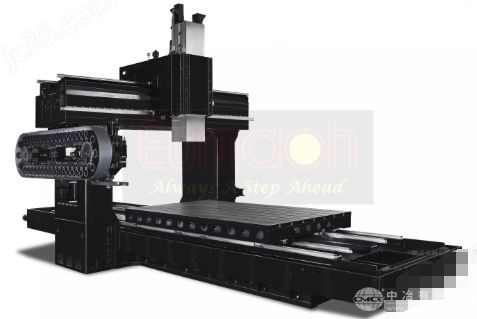

DVM方滑枕龙门加工中心
X轴4导轨2滚柱导轨55/6滑块/根+2滚珠导轨55/4滑块/根/快移速度15m/min
Y轴3导轨呈三角分佈滚柱导轨55/2滑块/根/快移速度15m/min
丝杆顶端这种设计可*避免主轴前倾和切削时倾覆力矩之弊端，确保Y轴传动的精度。
Z轴方滑枕380*380(420*420)mm
产品介绍
方滑枕龙门加工中心：
型号单位2017/30172021/3021/4021/50213025/4025/5025/6025、4030/5030/60304035/5035/6035
行程：
X轴mm2200/3200、2200/3200/4200/5200、3200/4200/5200/6200、4200/5200/6200、4200/5200/6200
Y轴mm1750、2200、2600、310、03600
Z轴mm700 ( 900, 1100, 1300 )
距离：
门宽mm1750、2130、2530、3030、3530
主轴鼻端到工作台mm标准长鼻端主轴130-830(130-1030/130-1230/130-1430)
选配短鼻端主轴240-940(240-1140/240-1340/240-1540)
工作台到地面距离mm915
工作台：
工作台尺寸mm2000/3000x1600、2000/3000/4000/5000x1700、3000/4000/5000/6000x2100、4000/5000/6000x2600、4000/5000/6000x3100
T型槽mm22 x 9 x 18022 x 7 x 22022 x 9 x 22022 x 12 x 22022 x 14 x 220
大荷载重
X轴轨道数量Kg
6000/8000
2支滚柱导轨8000/11000/13000/15000、14000/16000/18000/20000
2支滚柱+2支滚珠20000/21000/23000、24000/25000/2800
主轴&滑枕：
传动方式TYPE经由联轴器与马达直结传动
锥度/刀柄
BT-50(DIN,69817/CAT-50)
转速rpm40-6000
滑枕尺寸mm380x380(420x420)
滑枕承受面TYPE硬轨8面拘束(4条滚柱线轨)
FANUC / MITSUBISHIKW22/26
HEIDENHAIN / SIEMENSKW42.4(S6-40%)
进给率 X/Y/Z：
进给速度mm/min1-8000
快移速度m/min15/15/10(15)10(12)/10(12)/10(12)
小输入单位mm0.001
刀库(选配)：
数量PCS24/40/60/120/180
大尺寸(直径/长度)mmΦ110/350L(Φ200)
大重量kgs15
换刀时间-刀对刀sec8
冷却与润滑油箱容量：
冷却液箱容量L26
油压箱容量L120
润滑油箱容量L6
切削液容量L600、800、800、980、1080
精度:(VDI 3441 标准)
定位精度mm0.020.025
重複定位精度mm0.0150.02
循圆mm0.02/φ300mm
其他：
所需电力KVA60
所需气压Kg/cm²5
机台淨重Kgs22000/2600024000/2800/35000/44000、30000/38000/45000/49000、42000/53000/70000、44000/56000/75000
方滑枕龙门加工中心：
标准德国ZF齿轮主轴 1:4or1:5.5超大扭矩1468.5Nm/1618Nm
选配内藏式电主轴，转速10000/12000rpm，BT50，采用陶瓷轴承，提供高速切削应用，高扭矩可达420Nm& 30KW(仅限FANUC控制器使用)
选配欧系高速内藏式电主轴 ，转速10000rpm--30000rpm，加工各种金属材料
