工作原理

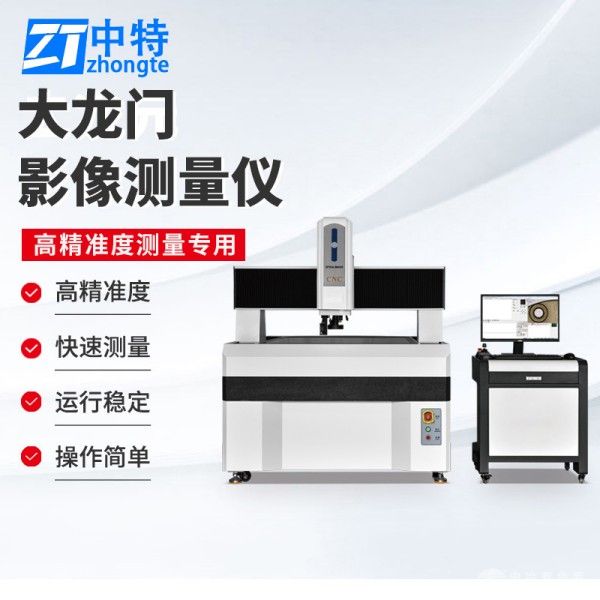

MBM-1216C采用桥架式龙门结构，以大理石横梁与底座构建刚性框架，消除机械变形对测量的影响。设备搭载日本松下伺服电机驱动X/Y/Z三轴滚珠丝杆传动系统，配合英国Renishaw高精度光栅尺，实现纳米级位移反馈。测量时，工件经可调LED表面光与轮廓光双重照明后，由美国Navitar自动变焦镜头（0.7-4.5X）摄取影像，日本原装1/2英寸彩色CCD将光信号转换为数字信号，通过专用测量软件实现自动对焦、边缘抓取与几何运算。其创新点在于Z轴配备自动对焦模块，变倍过程中无需人工校正，变倍后图像清晰度自动优化，显著提升检测效率。
应用范围
该设备覆盖多行业大型工件检测需求：
电子制造：PCB线路板、液晶模组、FPC软板的孔位精度与轮廓度检测；
精密机械：大型钣金件、模具、汽车零部件的尺寸公差验证；
航空航天：复合材料构件、涡轮叶片的曲面轮廓扫描与形位误差分析；
半导体封装：晶圆载板、引线框架的微米级线宽与间距测量。
技术参数
MBM-1216C测量行程达1000×1200×220mm，玻璃台面尺寸1150×1400mm，最大承重60kg，可稳定承载重型工件。设备总放大倍率40-360X，X/Y轴示值误差≤(3+L/200)μm（L为测量长度），Z轴重复定位精度±1μm，支持Win10操作系统与DXF/CAD数据交互。其光源系统采用48组可编程LED，可独立调节表面光与轮廓光亮度，适应不同材质工件的照明需求。
产品特点
高刚性结构：龙门式设计配合大理石基座，确保长期使用不变形；
智能化操作：鼠标/摇杆双向操控，支持一键自动测量与编程批量检测；
多功能分析：内置几何公差评价模块，可输出WORD/EXCEL检测报告，支持逆向工程扫描；
人性化设计：紧急制动装置、防碰撞保护与24小时智能休眠模式，延长设备寿命。
