工作原理

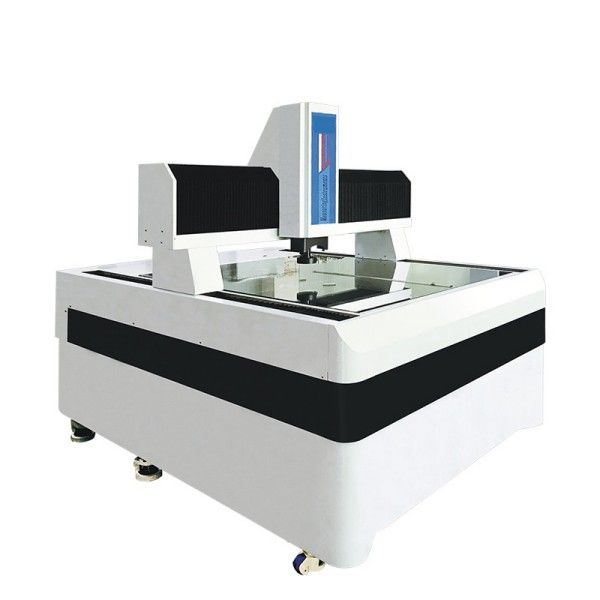

KVM-1086基于三维直角坐标系原理，通过高刚性花岗岩平台构建稳定测量基准，搭载四面环抱式空气轴承导轨系统，确保X、Y、Z三轴运动无摩擦且高直线度。设备采用激光干涉仪校准的光栅尺作为位置反馈元件，配合高精度三维矢量探头，可单点触测或连续扫描工件表面，实时采集空间坐标数据并传输至智能分析软件。软件通过最小二乘法拟合测量点，生成圆、圆柱、曲面等几何元素，并自动计算直径、圆度、平行度等形位公差，测量结果符合ISO 10360国际标准。
应用范围
该设备广泛应用于汽车制造、航空航天、精密模具及电子元件等行业：汽车领域支持发动机缸体孔径、变速器齿轮模数的在线检测；航空航天领域可测量涡轮叶片型面偏差、复合材料孔隙率；模具行业能高效完成金属模、塑料模的曲面轮廓逆向分析；电子元件领域则适用于PCB板孔径、连接器引脚高度的微小结构检测。此外，设备支持与数控机床数据联动，实现加工误差的实时修正。
技术参数
KVM-1086测量行程为X 1000mm×Y 800mm×Z 600mm，长度测量精度MPE_E≤1.5+L/300μm（L为测量长度），单探针形状测量精度MPE_P≤1.2μm，扫描精度MPE_THP≤2.5μm/50s。设备配备20×可更换物镜，支持探针接长轴向长度≥150mm，最小探针直径≤0.3mm，允许被测工件最大重量达400kg。
产品特点
高刚性结构：采用工业陶瓷横梁与花岗岩基座，对温湿度不敏感，确保长期测量稳定性。
智能化操作：10英寸触摸屏搭载ZT-CMM Pro软件，支持一键式自动测量、SPC统计分析及中英文双语切换，操作门槛降低40%。
多功能扩展：可选配激光测头、白光干涉模块，实现接触式与非接触式测量模式自由切换，适配金属、陶瓷、塑料等不同材质工件。
高效数据管理：内置500GB固态硬盘与Wi-Fi 6模块，支持测量数据实时存储、云端上传及MES系统无缝对接，助力企业实现数字化质量管理。
