工作原理

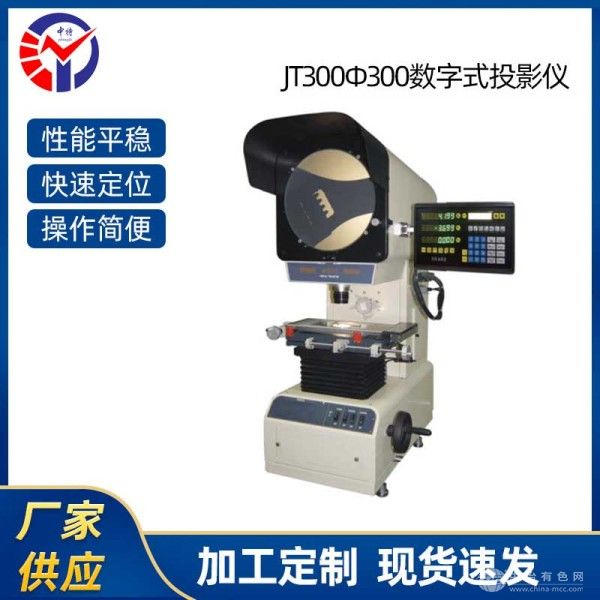

JT300采用正立式投影光学系统，通过高亮度LED冷光源发出均匀平行光束，经精密物镜组聚焦后垂直投射至φ300mm超大投影屏，形成清晰放大的工件轮廓影像。反射光线通过半透半反镜导入高分辨率CMOS传感器，实时采集图像并传输至内置智能分析软件。软件运用亚像素边缘检测算法与几何元素拟合技术，自动识别圆、直线、角度等特征，并计算直径、圆度、垂直度等参数，测量结果符合ISO 10360国际标准，支持数据追溯与工艺分析。
应用范围
该设备广泛应用于多行业精密检测场景：机械加工领域支持齿轮模数、螺纹中径的快速测量；模具制造行业可高效完成型腔轮廓、冲头尺寸的逆向分析；电子元件领域适用于连接器引脚间距、PCB板孔径的微小结构检测；五金行业则能测量螺丝螺距、垫片厚度等批量工件。此外，设备支持与三坐标测量机数据互通，可辅助复杂工件的全尺寸检测与工艺优化。
技术参数
JT300投影屏直径300mm，放大倍率10×-100×连续可调，分辨率0.0005mm，重复性≤0.001mm，最大允许误差±(0.003+L/200)mm（L为测量长度）。设备配备5×、10×、20×可更换物镜，支持0.5×-5×辅助物镜扩展，可检测工件表面粗糙度Ra值范围0.8-6.3μm。CMOS传感器帧率达60fps，支持实时动态测量与视频录像功能，数据输出格式兼容Excel/PDF/DXF。
产品特点
超大测量范围：φ300mm投影屏适配多规格工件检测需求，减少频繁装夹，单件测量时间缩短30%。
高精度光学系统：采用消色差物镜与平行光管设计，有效消除像差与畸变，确保边缘清晰度与测量准确性。
智能化操作体验：12英寸触摸屏搭载ZT-Project Pro软件，支持一键式自动测量、SPC统计分析及多语言界面切换，操作门槛降低50%。
模块化扩展设计：可选配激光测头、探针模块，实现接触式与非接触式测量模式自由切换，适配金属、陶瓷、塑料等不同材质工件。
