设备简介：

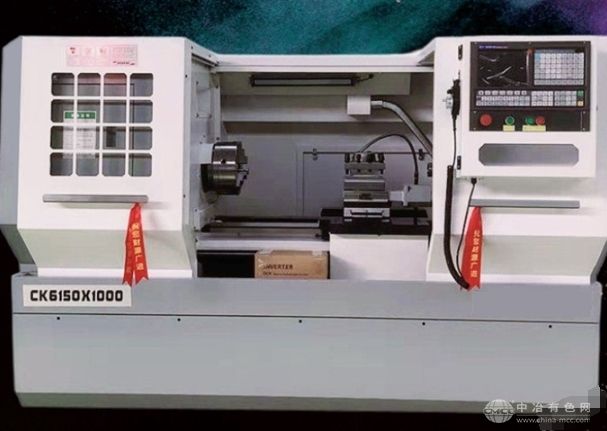

CK6150 卧式大孔径金属切削 通孔可选“数控车床是一种用途十分广泛的机床,主要用于各种复杂的平面、曲面和壳体类金属零件的加工,例如,各类凸轮、模具、连杆、叶片、螺旋桨和箱体等金属零件的铣削加工,同时还可以进行钻、扩、德、铰、攻螺纹、撞孔等加工。
产品介绍
CK6150 卧式大孔径金属切削 通孔可选CK6150数控机床坐标系采用的是右手笛卡尔直角坐标系，其基本坐标轴为X、Y、Z直角坐标，如下图所示，规定了X、Y、Z三个直角坐标轴的方向，这个坐标系的各个坐标轴与机床的主要导轨相平行。根据右手螺旋法则，我们可以确定出A、B、C三个旋转坐标的方向。
1、机床精度高，主轴采用哈尔滨轴承BEARING高精密度双滚珠轴承支承，噪音低，精度高，稳定性好。
2、可车削各种回转表面，如圆柱面、圆锥面、特形面等，并能进行切槽、车螺纹、镗、铰加工，效率高，适用性强。
3、床身导轨经超音频淬火后精磨，硬度高，刚性好。
4、滚珠丝杆采用整体内循环丝杆，配对角接触球轴承支承并预紧。导轨、丝杆等采用集中自动润滑，具有运动灵活、减少热变形、精度稳定的特点。
5、电动四工位刀架采用精密齿盘定位，重复定位精度高。
6、尾架具有快速凸轮夹紧装置，工作效率高。尾座套筒内有防止钻头旋转的装置，避免了因误操作引起的钻头旋转而损伤尾座套筒内孔锥度，有效的保护了尾座部件。
7、数控系统采用GSK928TE，凯恩帝KNDITB-II，仁和100T，华中世纪星18A等国内产品，可选用混合式步进电机驱动或交流伺服电机驱动，也可根据用户要求选配其它系统，如：GT-88TA，KND1000T，GSK980TD等。
8、易于操作，特别适用于复杂零件或对精度较高的大批量金属零件的加工.也是数控教学的选择。
设备参数：
主要技术参数单位CK6150D
床身最大回转直径mmΦ500
托板上最大回转直径mmΦ280
最大加工长度mm850
最大行程X/ZmmX:300 Z:1050
主传动形式
机械二档变速
主轴转速级数
档内变频无级
主轴转速范围rpmL:70-700，H：160-1600
主轴端部形式C6
主轴通孔直径mm52
主轴孔前端锥度MT6
主轴电机功率kw7.5
卡盘尺寸mm200
滚珠丝杠规格2506/4008
进给电机扭矩X/ZN.m5.5/7.5
快速移动X/Zm/minX：6 Z：8
重复定位精度(X/Z)mm±0.005
工件加工精度IT6-IT7
工件表面粗糙度Ra1.6
尾座套筒直径mm75
尾座套筒行程mm140
尾座套筒锥度#MT5
刀架形式
电动四工位
刀具外形尺寸mm25X25
导轨形式
单山+平轨
总电源容量KVA12
外形尺寸mm2600X1560X1710
机床重量(约)kg2000
