工作原理

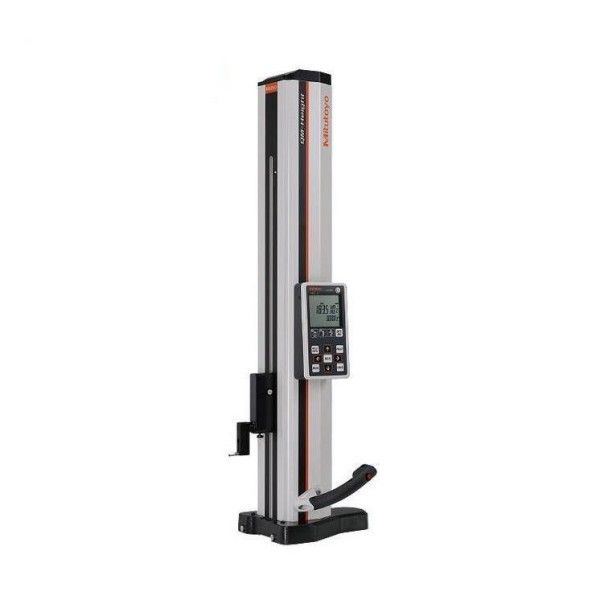

QM-Height518采用绝对原点型线性编码器进行位置检测，通过高精度滚珠轴承导向系统与低摩擦气垫浮动技术，确保测量滑座在立柱导轨上平稳移动。其核心测量元件为静电电容式栅尺，分辨率达0.001mm，配合0.01N超低测力控制技术，可精准捕捉工件表面微小高度变化。设备内置智能数据处理模块，支持实时计算高度阶差、孔轴直径、中心距及二维形位误差（如平行度、垂直度），并通过RS-232C接口输出至SPC软件进行统计分析。
应用范围
该测高仪适用于多场景精密检测：在机械加工领域，可测量齿轮齿顶高、轴承游隙及键槽深度；电子制造行业用于检测PCB板元件引脚高度、连接器插针共面度及手机中框边框厚度；模具开发中支持型芯高度、滑块行程及顶针露出量验证；航空航天领域则可分析涡轮叶片榫头高度、机匣装配孔位置度等关键参数。其350mm/600mm双量程设计满足不同尺寸工件需求，是产线巡检与实验室抽检的理想工具。
技术参数
QM-Height518测量范围为0-600mm，滑杆行程350mm（可选600mm扩展模块），20℃时精度达±(2.8+5L/1000)μm（L为测量长度，单位：mm），重复精度1.8μm，垂直度误差≤13μm。设备配备5英寸液晶显示屏，支持公英制切换、GO/NG公差判断（背光颜色自动变色）及50组程序存储功能。工作电压AC100-240V，电池续航约260小时（背光节能模式），整机重量24.5kg，符合ISO 10360-2标准。
产品特点
设备采用全封闭铝合金机身与花岗石基座，抗温变能力提升40%；滑块提升旋钮与滚轮测量双模式设计，操作效率提高30%；内置绝对原点编码器无需回零操作，开机即测；支持选配深度测头、球型测头及杠杆千分表适配器，扩展三维测量功能；数据输出兼容Excel/CSV格式，可无缝对接MES系统，助力企业构建智能检测闭环。
