工作原理

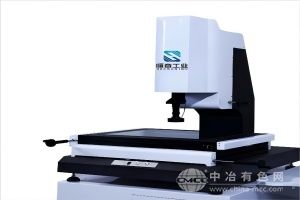

UMI3020基于光学投影与图像处理技术实现测量：
光学成像：高分辨率CCD摄像机（像素≥500万）捕获被测工件表面影像，配合远心镜头（畸变＜0.01%）消除透视误差，生成清晰、无失真的二维图像；
光源系统：多角度可调LED环形光源与表面光组合照明，适应不同材质（如金属、塑料、玻璃）的表面特征，增强边缘对比度；
图像处理：智能软件通过亚像素边缘检测算法（精度达0.001mm）自动识别工件轮廓，结合CAD比对功能计算实际尺寸与理论值的偏差；
运动控制：高精度直线导轨与伺服电机驱动X/Y/Z三轴联动，实现测量位置的自动定位与聚焦，支持编程测量路径的批量执行。
应用范围
该仪器适用于以下核心场景：
电子行业：检测PCB板、连接器、SMT贴片的引脚间距、焊盘尺寸及共面性；
机械制造：测量齿轮、螺纹、冲压件的齿形参数、节距及轮廓度；
汽车零部件：验证发动机缸体、密封件、塑料件的孔径、槽宽及形位公差（如平行度、垂直度）；
模具与五金：分析模具型腔、刀口尺寸的磨损情况，支持逆向工程中的点云数据采集。
产品技术参数
测量范围：X/Y轴行程300mm×200mm，Z轴行程150mm（可选配更大行程）；
测量精度：E2级（符合JJG 717-2012标准），示值误差≤(2+L/300)μm（L为测量长度，单位：mm）；
重复性：≤0.5μm（同一位置多次测量）；
放大倍率：光学倍率0.7X~4.5X（视频倍率20X~120X可调）；
光源类型：环形LED表面光+同轴轮廓光，亮度可独立调节。
产品特点
全自动化操作：支持一键测量、自动编程与批量检测，单件测量时间≤3秒，效率较传统投影仪提升5倍以上；
智能软件功能：内置SPC统计模块、CAD导入导出及3D视图生成功能，可输出测量报告并对接企业ERP系统；
高稳定性结构：花岗岩基座与航空铝立柱组合设计，抗振动干扰能力强，长期使用精度不衰减；
人性化设计：10.1英寸触摸屏操作界面，支持手势缩放与拖拽，配备激光定位功能辅助工件快速装夹。
