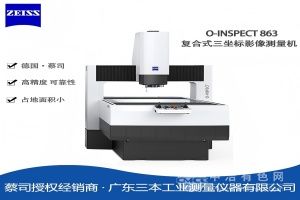

复合式高精密三坐标影像测量机

复合式高精密三坐标影像测量机

257
规格/型号:O-INSPECT863
品牌:德国蔡司ZEISS
应用领域:分析检测
产地:广东 - 东莞
厂家/供应商:广东三本工业测量仪器有限公司
咨询电话::18617348375(请说明信息源自“中冶有色网”)
更新时间:2025-08-13
级别:待认证

复合式高精密三坐标影像测量机说明介绍

 德国蔡司ZEISS


工作原理

设备采用双测量系统协同工作:接触式三坐标测量通过VAST XXT扫描探头在XYZ轴向移动,感知工件表面离散点坐标;光学影像测量则依托高分辨率摄像头与蔡司光学系统,捕捉工件二维影像并转化为三维数据。软件自动融合两类数据,生成完整点云模型,支持形位公差(如圆度、平面度)与尺寸链分析。



应用范围

广泛应用于冲压件、塑料件、精密齿轮、电子连接器等工件的快速检测;适用于航空航天部件的复合材料形貌分析;支持模具制造中的型腔验证与逆向设计;尤其适合需要同时获取几何尺寸与表面细节的场景,如医疗植入物、光学元件等高附加值产品的质量控制。



技术参数


测量范围:X/Y/Z轴尺寸800×600×500mm

精度:接触式测量E0达1.7+L/300μm,光学测量重复性≤2μm

分辨率:接触式0.1μm,光学影像0.5μm

传感器兼容性:VAST XXT扫描探头、RDS关节式探头座及高分辨率光学镜头

软件:CALYPSO影像版,支持自动路径规划与GD&T检测

影像系统:500万像素摄像头,配备环形LED光源与自动调焦功能


产品特点


复合式测量:接触式与光学影像无缝切换,兼顾微观细节与宏观尺寸,检测效率提升30%。

高精度与稳定性:玻璃陶瓷光栅尺抗干扰,恒温控制确保长期精度,重复性达0.8μm。

智能数据处理:软件自动拼接多视角影像,生成可编辑STL模型,支持与CAD数据直接比对。

用户友好设计:触摸屏操作界面,支持远程控制与个性化培训服务,降低操作门槛。

紧凑灵活:桥式结构占地面积小(含控制柜仅2.5m²),可选配自动转台实现多工件批量检测。

综合效益:减少人工干预,缩短研发周期,助力企业实现数字化质量管控与标准化生产。
