产品简介
安装形式：落地式
表面粗糙度：Ra≤1.6μm
布局形式：卧式,平床身,水平导轨
产地：国产
床身最大回转直径630mm
刀架/刀塔前置立式电动刀架
工件最大加工长度1350mm
工件最大加工直径630mm
公制螺纹范围0.9-198mm
机床大小：中型
机床自重4800kg
加工材质：铸铁,钢锻件,碳钢件,硬质合金等
加工用途：扩孔,铰孔,镗锥孔,镗孔,切断,倒角,铣削平面,铣削曲面,铣螺纹,球面,台阶
界面语言：中文,英文
径节螺纹范围80-1.75D.P
控制形式：数控
联动轴数：两轴联动
模数螺纹范围0.45-10mm
售后保修期12个月
外形尺寸(长×宽×高)3600*1450*1380mm
英制螺纹范围80-1TPI
轴数：单轴
主电机功率11kw
主轴中心高315mm
自动化程度：全自动

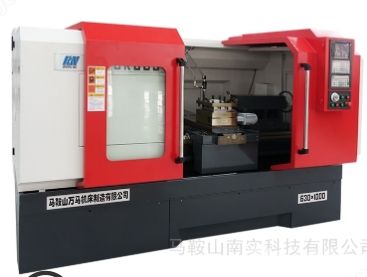

CNC多功能数控车床
采用变频无级调速(床头箱采用无手柄或1档手柄变速)、功率大、转速高，结构布置合理，加工精度可达6级，圆度误差不大于0.01mm， 表面粗糙度不大于Ra2.5um,适用于中、小批量机加工车间进行精加工。CNC多功能数控车床
产品介绍
CNC多功能数控车床
主要部件介绍
1、床身：
采用平床身结构，树脂砂造型，优质铸铁铸造，上部宽度为550mm。导轨采用超音频淬火磨削和贴塑工艺，具有良好的耐磨性和精度保持性。
2、主轴箱：
主轴结构采用前后端两点支承典型结构，主轴具有很高的刚度;轴承采用哈尔滨轴承厂高精密主轴专用轴承，使主轴具有很高的旋转精度。主传动为四档无级变频调速，速度范围为12.5～1000r/min;主传动齿轮副均经淬硬磨削处理，各传动副和滚动轴承均经强力油液润滑，具有良好高速低温升性能;主轴箱箱体的设计充分考虑了散热措施和减震机构，使得主轴箱具有噪声低，传动精度高的特点，机床噪声不超过国家标准规定数值。机床具有电器过载保护装置，机械过载保护装置和控制主轴转动的急停装置。自动变速机型外置自动变速控制箱。
3. 车削主运动
主轴由变频电机通过三角带经变速机构驱动主轴箱，通过变频系统控制变频电机可实现12.5～1000rpm(正反转)手/自动四档无级调速，主轴电机功率为11kw。该主传动系统经过精心的优化设计，具有传动精度高、功率扭矩特性优良、转速高、传动平稳、结构紧凑的特点。
4. 进给运动
横向(X轴)及纵向(Z轴)进给运动均由伺服电机驱动精密滚珠丝副实现快移和进给运动。
X向丝杠直径32mm，Z向丝杠直径50mm。采用国产常州富丽康丝杠精密滚珠丝杠。
滑板导轨贴有防爬行的塑料软带，可很好的保证机床的定位精度和重复定位精度。
5. 尾座：
机床尾座的设计充分考虑了刚性、承载能力和使用的宜人性。顶紧方式为手动。
6.卡盘
机床配置浙江圆牌320mm手动三爪自定心卡盘或10"液压卡盘。
7. 集中润滑
采用南京安迪集中润滑系统来实现各导轨，滚珠丝杠和轴承的润滑。润滑泵具有工作状态显示和液压监视等功能。并可随时调整注油周期。
