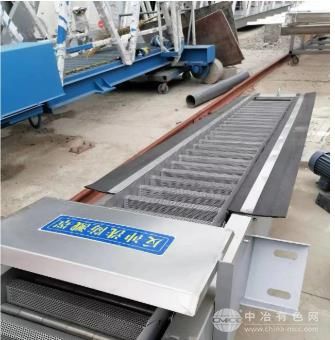

倾斜网板细格栅
产品特点：
1、采用阶梯式冲孔网板设计，过滤面积大，污物容易截留，过滤效率高;尤其是对于纤维状垃圾具有较强的适应性;
2、采用箱板式结构，整机结构牢固，对称度高，运行稳定，安装简单;
3、结构设计中充分考虑污水环境，采用重载型牵引链作为过滤网板的传动主体;没有水下轴承结构，大大减少了水下故障几率，运行更加可靠;
4、采用高效转刷及反冲洗两重装置帮助污物卸除，过滤面有效再生;
5、上部采用前后封闭结构，与栅渣输送机直联，改善使用环境;
6、可根据水位差或定时进行全自动运转控制，达到节能效果;
产品结构：
(1)倾斜网板细格栅驱动装置
回转网板式阶梯格栅清污机的驱动装置位于机架上部，除传动装置外，其余均采用不锈钢材料制造。驱动装置采用轴装式减速机，在机架二侧设置螺旋式调节装置，以作调整传动链条张紧用。驱动电机适用于电源380V/三相/50Hz，防护等级为IP55， 缘等级为F级，电机额定功率比 实耗功率大10%。具有过载保护装置。传动轴的设计具有足够的强度和刚度，以承受弯矩和扭矩同时作用的载荷。
(2)机架
整个格栅部件直接安装在渠道上，水中的固体物由网板串接成的滤带捕获，送至除污机驱动装置后部的较高位置后排出。同时一个旋转的刷子还对网板进一步清洁。网板式阶梯格栅除污机的机架为采用不锈钢板与型钢焊接成一整体式刚性结构，焊接后的清污机机架为一刚性整体，并具有足够的强度和刚度，在规定水位差的工况下不发生扭曲变形现象，机架材料全部采用不锈钢，二侧板间隔距离设置横撑，保证设备可靠运行。焊接后的格栅机架为一刚性整体，具有足够的强度和刚度，在1.0米水位差的工况下不发生扭曲变形现象。机架的两侧与格栅井之间留有间隙，通过机架的两侧橡胶封板来防止漂浮垃圾通过。机架二侧设置安装连接支座，与基础平台之间用膨胀螺栓安装固定。
(3)牵引链及链轮
用于传动的牵引链采用不锈钢制造，链具有足够的断面尺寸，牵引链破断强度不小于 牵引力的5倍。传动用的牵引链轮及导向装置(非链轮)，分别置于机架两侧的上部和下部，水下导向装置的形式，在结构上有可靠的设施防止栅渣等污物的缠绕。导向装置是非链轮机构。
(4)网板
网板采用不锈钢制造，网面为规则排列的小孔。网面具有过水与截污的功能，台阶面能截留较大的污物。整个台阶式网板滤带面具有足够的过水通道，以保证过水面积和流量满足设计要求，污水通过栅隙流速小于1m/s。
(5)清洁刷
清洁刷设置于网板的回程的起点，由单独的减速电机驱动，在滤网运动的同时，对网板外表面进行助卸与清洗，清洗刷毛由尼龙材料制成。
