工作原理

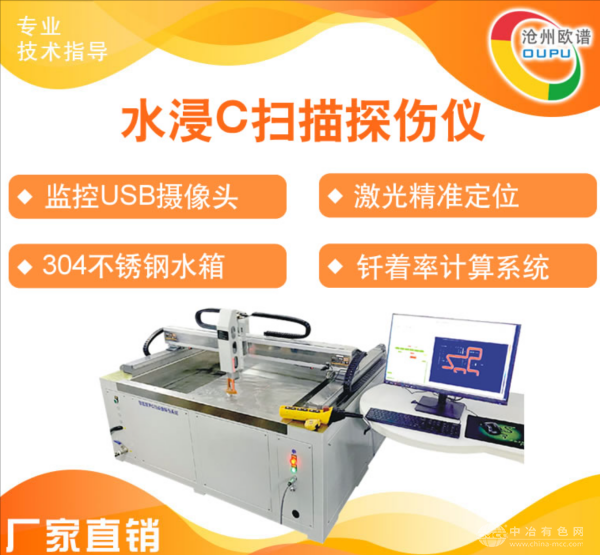

OU5800基于脉冲反射式超声波检测原理，通过多通道超声探头阵列（支持16/32/64通道可选）向被测工件发射高频超声波（0.5-25MHz可调）。超声波在材料内部传播时，遇缺陷或界面产生反射回波，探头接收信号后，系统根据声波传播时间、幅度及相位差计算缺陷位置。配合高精度三维运动控制平台，探头按预设路径逐点扫描，回波数据经FPGA高速处理芯片实时转换为像素点，最终合成高分辨率C扫描图像，像素颜色深浅对应缺陷严重程度，红色代表严重缺陷，蓝色表示正常区域。
应用范围
该仪器覆盖多行业精密检测需求：
航空航天：检测发动机叶片、复合材料蒙皮的分层、脱粘及裂纹；
汽车制造：评估焊接接头、铸件的气孔、缩松等内部缺陷；
新能源领域：监测锂电池极片、光伏硅片的涂层均匀性及隐性损伤；
电子封装：检测芯片封装、PCB板的焊接空洞及界面结合质量。
技术参数
成像分辨率：0.005mm（X/Y轴），0.01mm（Z轴深度）；
检测速度：单通道最大500mm/s，多通道并行扫描效率提升8倍；
动态范围：≥45dB，支持-80dB至-35dB增益调节；
扫描面积：标准配置500mm×500mm，可扩展至2m×2m；
数据接口：支持USB3.0、千兆以太网及WiFi6高速传输。
产品特点
高精度成像：采用水浸式耦合技术，消除空气间隙干扰，图像对比度提升30%；
智能分析软件：内置DAC/AVG曲线、缺陷尺寸测量及3D重建功能，一键生成检测报告；
模块化设计：探头、工装及扫描平台可快速更换，适配不同工件形状；
耐用稳定：工业级IP67防护机身，抗电磁干扰能力强，适应-30℃~70℃极端环境；
操作便捷：10.1英寸触摸屏支持手势缩放，兼容中英文双语界面及远程操控。
