工作原理

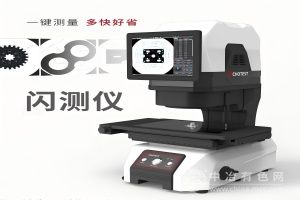

VX3100 采用 双远心高分辨率光学镜头 结合 高精度图像分析算法，实现一键式快速测量：
自动定位与匹配：设备通过图像识别技术自动定位工件坐标系，无需夹具固定，支持任意摆放产品。
边缘提取与测量：采用亚像素级边缘提取算法，对工件轮廓进行高精度拟合，计算尺寸、形状及位置公差。
数据输出与报告：内置 VisionX 软件自动生成检测结果报告及 SPC 分析报告，支持数据导出与生产线集成。
应用范围
VX3100 广泛应用于以下领域：
机械制造：检测箱体、齿轮、轴类零件的形位公差（如平行度、垂直度）。
电子行业：测量 PCB 板、连接器、端子等微小零件的三维尺寸及装配间隙。
五金与橡胶：分析冲压件、弹簧、密封圈的尺寸稳定性及表面缺陷。
模具与注塑：验证模具型面精度，支持逆向工程中的 CAD 模型比对。
医疗器械：检测手术器械、植入物的关键尺寸，确保符合生物相容性标准。
产品技术参数
参数 规格
型号 VX3100
图像传感器 500 万像素 CMOS
显示器 机身 10.4 英寸 LCD，外接 24 英寸 LCD
受光镜头 双远心镜头
照明系统 落射系统（四分割白光、环状绿色指向性照明）
透射系统（远心绿色透过照明）
测量视野 广视野：Φ100×L200mm
高精度：20×L130mm
图像测量重复精度 广视野（坐标台未移动）：±1μm
广视野（坐标台移动）：±2μm
高精度（坐标台未移动）：±0.5μm
高精度（坐标台移动）：±1.5μm
图像测量精度 无拼接（广视野）：±5μm
有拼接（广视野）：±(7+0.02L)μm
测量软件 VisionX（支持 80 种提取分析工具）
外形尺寸 500×280×670mm
重量 31kg
工作电源 100-240VAC，50/60Hz，2A
功率 300W
产品特点
一键闪测，高效便捷
支持多产品任意摆放，无需夹具定位，一键启动后自动完成测量、评价与报告生成，单次测量时间 <1 秒，适合批量检测场景。
高精度与高重复性
采用双远心镜头与亚像素边缘提取算法，重复精度达 ±0.5μm（高精度模式），测量结果一致性高，减少人为操作误差。
适应性强，应用广泛
可测量点、线、圆、角度、距离等 80 余种几何元素，支持直线度、圆度、位置度等形位公差评定，满足机械、电子、医疗等多行业需求。
智能化软件，操作友好
VisionX 软件提供直观界面与可视化数据展示，支持公差批量设置、颜色自定义管理及 SPC 分析，操作人员经简单培训即可独立使用。
耐用可靠，降低综合成本
设备结构紧凑，占地面积小，单人即可搬运至不同生产线。核心部件寿命长，维护成本低，适合车间长期使用。
