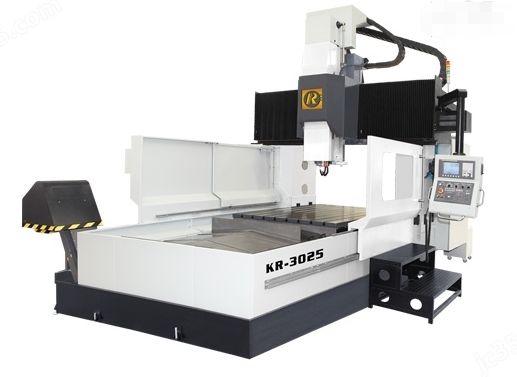

泉州市科荣机械制造有限公司生产的硬线轨龙门加工中心，型号：KR—LMX1502，品牌：科荣机械，产地：福建·泉州，厂商性质：生产商。
产品简介
产地：国产
硬线轨龙门加工中心加工适用范围：汽车钣金模具、塑料成型模具、精密机械零件加工及航太工业。
详细介绍硬线轨龙门加工中心
1、阶梯式滑座，加宽轨道设计，机头重心紧靠于横梁中心。
2、中国台湾工艺铲花技术，确保了机床轨道精度。
3、机体油水分离 独立油水分离设计，润滑油与切削液分离，易于回收润滑油，环保节能。
标准配置：
1、三菱M70A系统;
2、中国台湾BT50主轴;
3、中国台湾C3丝杆线轨;
4、自动润滑系统;
5、冷却系统;
6、冷热交换器;
7、照明系统 三色警示灯;
8、调整垫铁;
9、电子手轮;
选用配置:
1、ZF变速箱;
2、万向角度头;
3、刀库(圆盘、链条);
4、排屑器;
5、FANUC系统
硬线轨龙门加工中心设备参数：
项目 KR—LMX1502 KR—LMX2503 KR—LMX2504 KR—LMX2505
工作台面积：长×宽mm 3000×1200 3000×2300 4000×2300 5000×2300
工作台移动方向行程(X轴，mm) 20003000 4000 5000
主轴滑座移动方向行程(Y轴，mm) 1650 2700 3100 3100
主轴上下移动方向行程(Z轴，mm) 8001000 1000 1000
龙门宽度(mm) 1650 27002700 2700
主轴端面至工作台面距离(mm) 175-975 280-1280150-1150 2700
工作台T型槽(数目—尺寸*间距) 7-22*170 11-18*200 11-18*200 11-18*200
主轴传动方式：皮带 转速6000rpm，(可选传动比1：1;1：1.5) 转速4000rpm，减速比1.5：1或1：1(可加ZF减速器，减速比1：1;4：1)
XYZ轴滚珠丝杆规格X：6310;Y：5010;Z：5010 X：8016;Y：6316;Z：5010 X：8016;Y：6316;Z：5010 X：8016;Y：6316;Z：5010
XYZ轴导轨规格 X轴：双“V”滑轨，Y、Z轴矩型滑轨 X、Y轴均为55规格重载滚柱线轨，Z轴矩型滑轨 X、Y轴均为55规格重载滚动柱线轨，Z轴为矩形滑轨 X、Y轴均为55规格重载滚动柱线轨，Z轴为矩形滑轨
XYZ轴伺服电机传动方式及传动比 皮带传动，传动比：X轴2.5：1;Y轴2：1;Z轴2：1皮带传动，传动比：X轴2.5：1;Y轴2：1;Z轴2：1 皮带传动，传动比：X轴2.5：1;Y轴2：1;Z轴2：1 皮带传动，传动比：X轴2.5：1;Y轴2：1;Z轴2：1
主轴电机(kw) 22 30 30 30
XYZ三轴伺服电机X轴：40NMY：30NM;Z：30NM(抱闸) X轴：60NM;Y：40NM;Z：40NM(抱闸) X轴：50NMY：40NM;Z：40NM(抱闸) X轴：75NMY：40NM;Z：40NM(抱闸)
XYZ三轴快速移动*(m/min)X轴：6000;Y、Z轴：8000 X轴：6000;Y、Z轴10000 X轴：8000;Y、Z轴10000X轴：5000;Y、Z轴10000
X向护罩支架长度(mm) 1000 1300
工作台承重T3 10 12 15
机床重量T23 45 47 52
