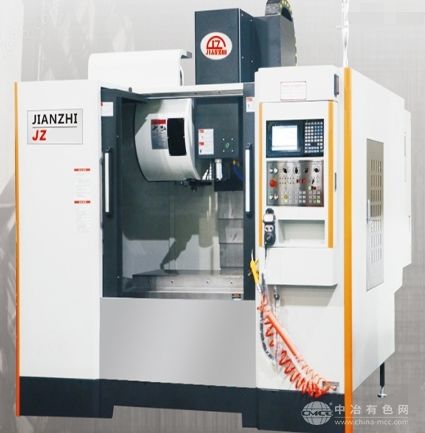

上海剑智实业有限公司生产的线轨立式加工设备，型号：JZ-1890L，品牌：剑智实业，产地：上海·上海，厂商性质：生产商。
机械特点
1.高强度**铸铁结构，大跨距立柱，各轴导轨全支撑，工作台无悬空现象，刚性佳，确保精度。
2.立柱底部为高刚性结构设计。立柱内配重块配备滑动导轨导引，避免配重块上下移动时产生晃动，影响加工精度。
3.三轴滑轨采用距型导轨，精度高寿命长，快速进给速度高，生产效率高。
4.三轴采用直径φ40㎜之C3级精密滚珠丝杆，定位精度佳。
5.工作台面宽(工作台尺寸700×1360㎜)，Y轴行程大(700㎜)，加工范围广。
6.高刚性高速主轴，**转速6000 rpm。
7.主电机采用大功率AC伺服电机(11/15KW)，主电机以H.T.D齿型皮带直接带动主轴运动，转速准确。
8.三轴驱动采用高效率、高扭矩、高精度的AC伺服电机(3.0KW)通过弹性联轴器与滚珠丝杆直接连接，消除了传动间隙，且滚珠丝杆装配时采用预拉伸措施，**限度地避免了滚珠丝杆运行过程中热变形对精度的影响，定位精度及重复定位精度高。
9.刀臂式自动换刀装置，刀库容量24把刀，ATC由凸轮机构驱动，快速可靠，换刀时间仅为2.5秒(刀对刀)。
10.切屑冲刷装置，设置于底座两侧，以切削冷却液冲刷切屑，使切屑迅速离开机床，减少切屑热对机床的影响，确保机床精度，且节省切屑清除作业，提高生产效率。
11.标准配备全封闭式防护罩，将整台机械包覆，并配备透明式压克力防护窗，视野好，可随时观察机床加工情况确保操作人员作业安全,保持工作环境清洁。
12.电气箱配备热交换器，电气元件故障低、寿命长。
适用范围
JZ系列数控加工中心，拥有更大的加工范围，采用高刚性的主轴结构，具有功率大，转速高等特点，可满足高精度金属模具加工。广泛适用于汽车、摩托车、航天航空、仪器、电子等模具。
设备参数：
行程 /机型单位JZ-1890L
X轴行程mm1800
Y轴行程mm900
Z轴行程mm600
主轴鼻端至工作台距离mm160-760
主轴中心至立柱距离mm950
工作台
工作台面积mm2000×900
**载重kg1600
T型槽(宽*槽数*间距)mm*个*mm22×5×165
轴向进给
X,Y,Z轴快速进给m/min20×20×15
主轴
主轴转速r.p.m6000
主轴规格
BT50/Φ190
主轴马达kw25HP(18.5)
一般资料
定位精度±0.005/300
重复精度±0.003/300
机械占地尺寸mm3550×3400×3100
机械重量T17
