广东鸿轩数控机械有限公司生产的龙门加工中心机，型号：HX-L2204，品牌：鸿轩数控，产地：广东·东莞，厂商性质：生产商。

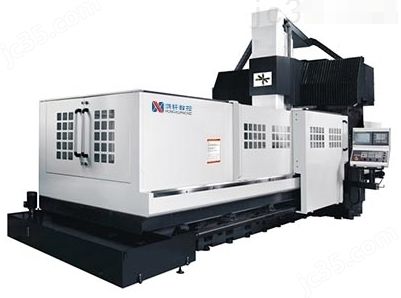

龙门加工中心机HX-L2204
产品简介：
强大的切削能力与的精确度和性能相结合，令铣削与镗孔操作简单易行。主轴头可以选配油压锁紧方式的900側铣头。
加工直径3米机床床身，立柱，横梁，滑鞍，主轴箱采用树脂砂造型的高强度铸铁以及合理的布筋结构，刚性好，稳定性强。
主运动采用宽调速交流伺服主电机，选配ZF变速，使得主轴在低速时大扭矩输出，适合重金属的切削，高转速时的恒功率适合精加工。
设备参数：
机械规格型号单位HX-L2204、HX-L2704
(X轴三线轨支撑)HX-L2705
(X轴三线轨支撑)HX-L2706
(X轴三线轨支撑)
工作台面尺寸(宽*长)mm1800*40002300*40002300*50002300*6000
工作台移动方向行程(X轴)mm4000400050006200
主轴滑座移动方向行程(Y轴)mm2200270027002700
主轴上下移动方向行程(Z轴)mm1000100010001000
龙门宽度mm2200270027002700
主轴端面至工作台面距离mm250-1250260-1260260-1260260-1260
工作台T型(数目-尺寸X间距)
9-22*18011-28*20011-28*20011-28*200
主轴规格(型号/安装直径)
BT50Φ200BT50ΦΦ190BT50ΦΦ190BT50ΦΦ190
主轴传动方
式直联rpm高转速4000
ZF减速+直联rpm高转速4000，减速比1:1，4:1
皮带传动rpm高转速6000，减速比1.5:1
ZF减速+皮带传动rpm高转速6000，减速比1:1，4:1
齿轮头rpm高转速3000
XYZ轴滚珠丝杆规格
X:8016;Y:6310;Z:5010X:8026;Y:6316;Z:5010
XY轴导轨规格
X/Y轴55规格重载滚柱线轨X轴三条55规格重载滚柱线轨，Y轴两条55规格重载滚柱线轨
Z轴轨道规格
皮带传动，X轴减速比2.5:1，Y、Z轴减速比2:1X轴减速器直联4:1;YZ轴皮带传动Y轴2:1;Z轴2：1
XYZ轴伺服电机传动方式及传动比
主轴电机;22kw广域电机;X:50Nm;Y:30Nm;Z:40Nm主轴电机：22kw广域电机;X:60Nm;Y:30Nm;Z:40Nm
主轴电机，X/Y/Z三轴伺服电机
工作台承重T12182024
机床重量T53556070
