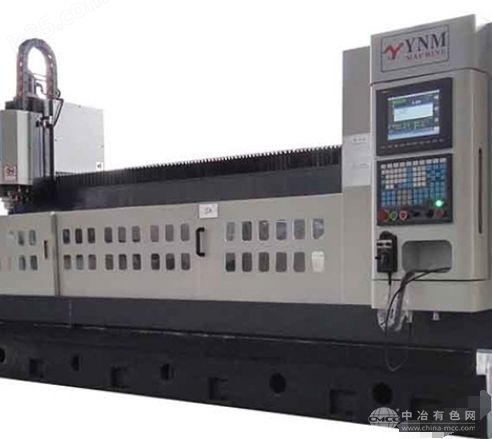

GD系列辊雕机
机床特点：
1、L型结构设计，铸件稳重扎实，配备*四轴，可加工各种高要求的圆柱体金属模具产品。
2、立柱与底座接触部位，螺杆轴承座都是用手工铲花工艺进行安装。
3、采用德国力士乐高品质导轨。
4、设备所有铸件都是严格按照标准进行时效处理，不易变形。
详细介绍GD系列辊雕机
机床特点：
1、 L型结构设计，铸件稳重扎实，配备*四轴，可加工各种高要求的圆柱体模具产品。
2、 立柱与底座接触部位，螺杆轴承座都是用手工铲花工艺进行安装。
3、 采用德国力士乐高品质导轨。
4、 设备所有铸件都是严格按照标准进行时效处理，不易变形。
机床用途：广泛应用于各种圆柱体模具及产品的加工(如压花辕、上胶车昆、烫金程、模切縮、 网纹編、超声波花編等)。
GD系列辊雕机
规格及技术参数 Specifications and technical parameters
规格/机型 Specifications / models单位 CompanyGD2400GD3000GD3500
工作台Workbench
工作台尺寸Workbench sizemm300040004600
T型槽尺寸T-slot sizemm18x24x2218x24x2218x24x22
大载重Maximum loadKg300350350
行程Stroke
X轴行程 X-axis strokemm240030003500
丫轴行程 丫-axis strokemm500600/1100800/1100
Z轴行程 Z-axis strokemm250300300
主 轴 Spindle
主轴转速Spindle speedrpm21000/1800021000/1800021000/18000
主轴锥度 Spindle taperER32/BT30ER32/BT30ER32/BT30
主轴功率Spindle powerkw5.55.55.5
ifi 给 Feeding
切削进给速度Cutting feed ratemm/min0-60000-60000-6000
快速移动速度Fast moving speedmm/min150001500015000
精 度 Accuracy
定位精度 Positioning accuracymm±0.01±0.01±0.01
重复定位精度 Re-positioning accuracymm±0.005±0.005±0.005
系统分辨率 System resolutionmm0.0010.0010.001
旋转轴
Rotating shaft分度精度 Indexing accuracysec151515
重复定位精度 Re-positioning accuracysec666
小设定精度 Minimum setting precisiondeg0.0010.0010.001
其 他Other
电力需求 Electricity demandkva15KVA/380V/50Hz20KVA/380V/50HZ25KVA/380V/50Hz
占地面积Floor areamm4500x18005000x18005500x1800
重量Weightkg80001100012000
