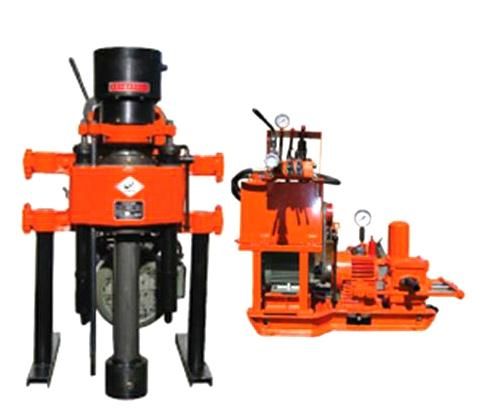

KD100-4型坑道钻机
产品介绍：
KD100-4型钻机是一种具有油压给进的坑道钻机。本钻机适用于金属矿、非金属矿、煤矿的勘探以及水电站廊道内的灌浆、排水、观测孔的钻进。
钻机特点：
1、 具有油压自动给进机构，提高钻进效率，减轻工人劳动强度。
2、 体积小、重量轻。
3、 采用双柱支撑，施工时占用场地面积小，结构紧凑。
4、 钻机、水泵分别传动，便于施工现场的布置。
5、 重量轻、分解性强、便于搬迁、安装。
钻机组成：钻机为分体式，分二部分：
1、主机：由变速箱、回转器、卷扬机、抱闸、卡盘、动力及联接板、支柱(施工时安装)、滚筒装置、液压系统等部件组成。
2、水泵组、油箱油泵：水泵组是由底架、减速箱、水泵、电动机等部件组成;液压油箱及油泵位于底架之上。
技术参数：
钻进深度： 100m 开孔直径： 110mm 终孔直径： 75mm
钻杆直径： 42mm 钻孔倾角 ： 0°-360°
钻机外廓尺寸(长×宽×高)： 1405×800×1200 (mm)
水泵外廓尺寸(长×宽×高)： 1100×480×850 (mm)。
回转器：
立轴内径： 44mm 立轴转速(三档)： 200,400,800r/min
立轴行程(KD100-4)： 550mm
立轴空载向上最大移动速度： 0.05m/s 立轴空载向下最大移动速度： 0.067m/s
立轴最大给进压力 ： 15KN 立轴最大起重力： 25KN
卷扬机
最大提升能力(单绳)： 10KN 卷筒圆周线速度(二层)： 0.255、0.51、1.02m/s
卷筒直径 ： 145mm 钢丝绳直径： 9.3mm 钢丝绳容量 ： 27m
主机电动机：
型号： Y132M-4 额定功率： 7.5KW 额定转速： 1440r/min
若有防爆要求，需采用防爆型电动机(订货时需说明)‘
水泵：
最大排量： 77L/min 最大工作压力： 1Mpa 额定工作压力： 0.7Mpa。
泥浆泵电动机：
型号： Y100L2-4 额定功率： 3KW 额定转速： 1430r/min
若有防爆要求，需采用防爆型电动机(订货时需说明)。
油泵：
类型 ： 齿轮泵 型号： YBC-12/80 额定压力： 8Mpa
流量： 8ml/r 额定转速： 1440r/min。
