湿式棒磨机

1985

规格/型号：暂无

品牌：暂无

应用领域：暂无

产地：山东 - 烟台

厂家/供应商：烟台金鹏矿业机械有限公司

咨询电话:：暂无（请说明信息源自“中冶有色技术网”）

更新时间：2022-02-14

级别：待认证

湿式棒磨机说明介绍

一款以钢棒作磨矿介质的磨矿设备，棒磨机有溢流型棒磨机、端头周边排矿棒磨机、中心周边排矿棒磨机三种类型的棒磨机，可以满足客户的不同需求。
生产能力 : 0.62～250t/h
适用范围 : 主要用于粗磨作业
产品结构

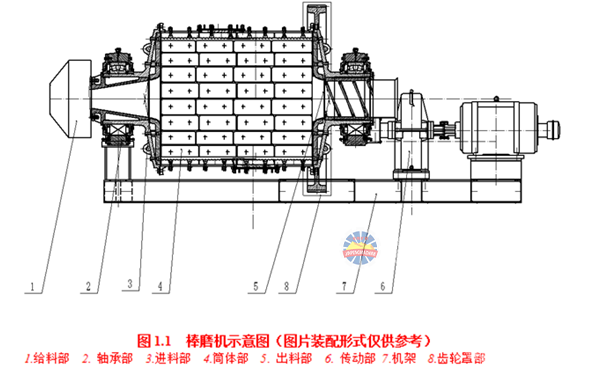

球磨机主要由给料部、进料部、主轴承部、筒体部、传动部、出料部与主电机等部分组成。
棒磨机有溢流型棒磨机、端头周边排矿棒磨机、中心周边排矿棒磨机三种类型的棒磨机，可以满足客户的不同需求。

磨矿介质
棒磨机的磨矿介质为磨棒，一般认为磨棒的长度不应超过7米，因为过长的磨棒很易造成缠绕，因此，现在所用的棒磨机，长度没有太长的，磨棒直径为75~150毫米。
磨棒应具有足够的刚度和硬度在使用过程中保持笔直而不弯曲，不应该很脆，以致没有磨耗到足够小的直径而碎成碎块，但在磨耗到足够小时，应能碎成小块，以便从棒磨机中排出。如棒磨太软，容易在筒体旋转时产生弯曲，弯曲造成磨棒过早损坏和缠绕，缠绕的磨棒造成磨机清理困难，浪费时间。
(1)钨锡矿和其他稀有金属矿的重选或磁选厂，为了防止过粉碎引起的危害，常采用棒磨;
(2)当用二段磨矿流程时，如果第一段是从20～6毫米磨到3～1毫米，采用棒磨作第一段磨矿设备时，生产能力较大，效率也较高。因为一定重量的棒荷比同重量球荷的表面积小得多，所以作第二段细磨时，棒磨机比球磨机的生产率和效率都低;
(3)在某些情况下可以代替短头圆锥碎矿机作细碎。
产品工作原理
棒磨机由电机通过减速机及周边大齿轮减速传动或由低速同步电机直接通过周边大齿轮减速传动，驱动筒体回转。筒体内装有适当的磨矿介质-钢棒。磨矿介质在离心力和摩擦力的作用下，被提升到一定高度，呈抛落或泄落状态落下。被磨制的物料由给矿口连续的进入筒体内部，被运动的磨矿介质所粉碎，并通过溢流和连续给矿的力量将产品排出机外，以进行下一段工序作业。
产品优势
1.棒磨机的锥形端盖曲率较小，可使钢棒能在磨机内规则运动；
2.排矿中空轴直径较大，便于检修，同时可降低矿浆液面，迅速排矿;
3.产品粒度均匀，过粉碎现象少。

产品参数

型号	筒体			电动机		外形尺寸(mm)			有效容积(m3)	最大装球量(t)	重量kg
	直径mm	长度mm	转速r/min	型号	功率kw	长	宽	高
	直径mm	长度mm	转速r/min	型号	功率kw	长	宽	高
MBY 0918	900	1800	Y225M-8	22	730	4980	2370	2020	0.62~3.2	0.9	5700
MBY 0924	900	2400	Y250M-8	30	730	5670	3280	2020	0.81~4.3	1.2	5880
MBY 1224	1200	2400	Y280M-8	45	730	6450	2800	2500	0.4~4.9	2.28	12308
MBY 1530	1500	3000	JR125-8	95	725	7935	3185	2280	0.4~4.9	5	19990
MBYg 1530	1500	3000	JR117-8	80	725	7253	3070	2280	2.4~7.5	5	21210
MBYg 2130	2100	3000	JR136-8	180	735	8122	4220	3073	14~35	9	42123.5
MBYg 2136	2100	3600	JR137-8	210	735	8958	4320	3025	43~61	10.8	45800.5
MBYg 2430	2400	3000	JR138-8	280	735	9005	4836	3490	43~61	11.5	55795
MBYg 2732	2700	3200	JR157-8	320	750	10509	5000	3620	43~61	15.7	83110
MBYg 2736	2700	3600	JR158-8	380	743	10764	5750	3620	32~86	17.7	90441
MBY 2740	2700	4000	TDMK400-32	400	187.5	12300	5700	4700	43~110	20.4	75000
MBY 3040	3000	4000	JR1510-8	570	740	9800	3900	3900	54~135	26	90000
MBY 3245	3200	4500	TDMK800-36	800	167	14600	7000	5300	64~180	31	113000
MBY 3645	3600	4500	TDMK1250-40	1250	150	15200	8800	6800	80~230	41.8	139000
MBY 3654	3600	5400	TDMK1600-40	1600	150	15900	8800	6800	100~250	49.7	150000
