双仓双主轴铝型材加工中心

双仓双主轴铝型材加工中心

376
规格/型号:23-08-10TTM
品牌:铭雕
应用领域:材料制备
产地:江苏 - 苏州
厂家/供应商:江苏铭雕智能装备制造有限公司
咨询电话::025-83683678(请说明信息源自“中冶有色网”)
更新时间:2025-05-19
级别:待认证

双仓双主轴铝型材加工中心说明介绍

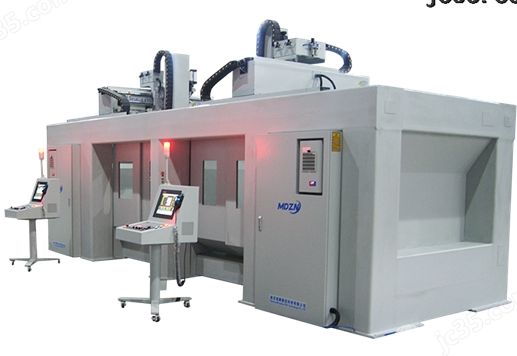

双仓双主轴铝型材加工中心

江苏铭雕智能装备制造有限公司生产的双仓双主轴4-axis CNC-2*(23-08-10TTM)型材加工中心,品牌:铭雕,产地:江苏·苏州,型号:23-08-10TTM,厂商性质:生产商。


性能特点:


1. 机床由高质量钢管无缝焊接而成,主体为单梁桥式结构,确保其高稳定性,机身通过去应力退火热处理,再精密加工,机器牢靠坚固,使用寿命长,不变形。

2. 安川伺服电机及驱动(值编码器、总线控制),扭矩大,精度高,速度快,性能稳定。

采用新代系统(2套210MA-5/E),兼容性好,可兼容MasterCAM/UG等多种CAD/CAN,设计制作软件。整体加厚方管结构床体,科学焊接、去除应力。

3. 两套独立的显示器和键盘就近布置在两个安全门附近,方便操作

4. X轴采用德国高精密齿轮齿条传动,Y/Z轴采用研磨级滚珠丝杠,A轴采用0背隙谐波减速机

5. X轴、Y轴、Z轴采用日本直线导轨,双排四列滚珠滑块,承重力大,运行平稳,充分保证机械加工精度和耐磨性

6. 采用海铁克自动换刀高速电主轴2个(9kw,HSK--E40)及台达变频器2个,主轴水冷机2台

7. 机床设左右两个加工仓,每个加工仓各配一套X/Y/Z/A轴和主轴以及刀库

8. 定做钢制间隔梁式工作台面,台面上家具定位销孔∅22及螺栓孔M12可按照客户提供的图样制作,满足客户公司的夹具定位及固定的要求,工作台固定。


技术参数:


型号Model4-axis CNC-2*(23-08-10TTM)加工中心

机床轮廓尺寸:长x宽x高8500x2400x4300mm

操作及控制系统新代210MA-5/E(带进给手轮)x2套(可选配)

工作台面积X*Y*Z1000mm x5500(可双仓)mm x68800mm

工作台面高度1100mm

传动方式X轴斜齿条,Y、Z轴丝杆

B/C轴采用RV减速机

丝杠Y轴TBI4040, Z轴TBI3210,

P4级 研磨

丝杠轴承日本NSK P4级

齿条德国恒利安研磨模数3, P4级

导轨、滑块德国力士乐35#滚柱

伺服驱动模块(安川)X,Y,Z,A轴安川总线控制

主轴功率2*9KW,HSK-E40,水冷, (海铁克) 意大利进口

主轴变频器台达, MODEL:VFD110B43A, 15HP

刀柄HSK-E40

雕刻指令G代码、eng、uoo、NC、Tap

换刀时间≤4秒/次

机床重量约14T

电控柜带空调

伺服电机(安川)配值编码器伺服电机

2*X轴:需要减速机匹配,2*2.8KW

2*Y轴:1.8KW

2*Z轴:1.8KW(自带抱闸刹车功能)

2*A轴:需要减速机匹配,0.75KW

必须提供五轴后处理软件支持MasterCAM X5-X11

支持编程软件提供TANDEM加工界面和刀具寿命管
