插齿机
品牌 劳伦斯/LAOLUNSI
型号 YL5180CNC
厂商性质 生产商
所在地 台州市
产品简介
布局形式：立式
产地：国产
动力类型：液压
机床大小：大型
加工齿类型：直齿
加工工件类型：圆柱齿轮,链轮,多联齿轮,内齿轮,花键齿轮,不完全齿轮,台肩齿轮
界面语言：中文,英文,韩语,其他语言
精度：6
控制形式：数控
售后保修期：12个月
数控系统：西门子/SIEMENS
外形尺寸(长×宽×高)：3500*1400*4200mm
销售区域：全国,华东,华南,华北,华中,东北,西南,西北,港澳台,海外
重量：18500kg
主电机功率：48kw
自动化程度全：自动
最大加工模数12mm
最大加工直径外径:800mm,内径:1100mm
作用对象材质：硬金属,软金属，塑料,其他最大行程长度300mm
YL5180CNC高速插齿机广泛应用于加工各类盘齿、轴齿及斜齿等，特别适合于工程机械、矿山机械、汽车、拖拉机和航空等制造业的大批量生产使用，也可供机械制造业中单件或小批量加工，并可根据用户需求提供相应附件，用以加工斜齿圆柱齿轮、齿扇、鼓形齿等，采用特殊刀具和刀具，还可进行多边轮廓、特殊结合子等加工。
详细介绍

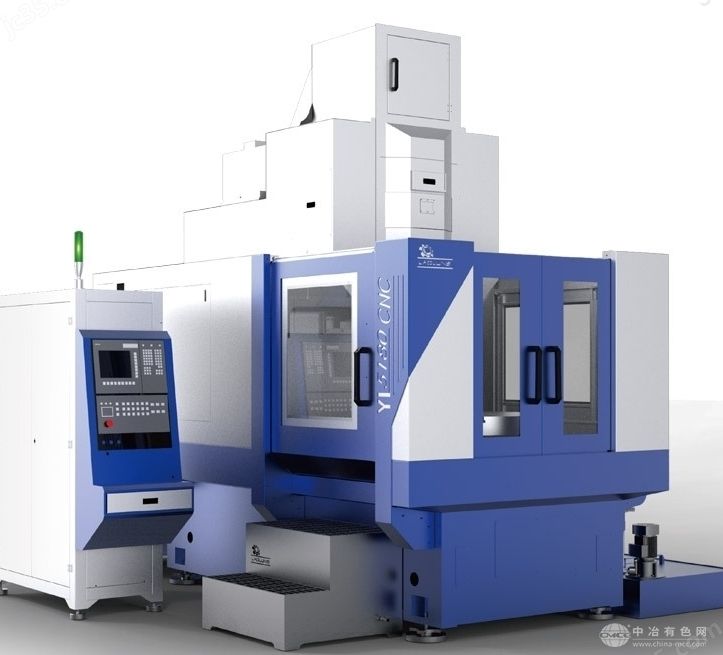

YL5180CNC型劳伦斯牌插齿机价格系纵向布局立式，由床身、滑板、工作台、立柱、刀架、驱动箱、等主要部件组成，并配备单独的液压站和磁性排屑器，独立的落地式电气柜置于机床一侧。
YL5180CNC型劳伦斯牌插齿机价格数控轴数为五轴,其中四轴联动,采用交流伺服驱动,CNC控制,即为五轴四联动数控机床。机主运动部件-刀架部件和工作台均采用先进的静压技术，公司自行研发并获得国家ZUAN LI 的静压导轨和静*承应用使得机床具有高速度、高精度、高稳定性;主轴等部件无磨损、寿命长等特点，具有国内XIAN JIN技术的水平。
机床特性：
1、机床刚性好，抗振性强，动态精度高
本机床采用流行的立柱进给方式，大惯量的立柱进给相对于小惯量的工作台进给能保证机床具有更高刚性，机床的主要部件如床身、立柱、刀架等均采用优质灰铸铁，壁厚适宜，筋格布局合理，整体具有足够质量，大大提高了机床的刚度和抗振性能，终保证了机床具有较高的动态精度。
2、机床工作效率高，精度保持性好
机床主运动部件-刀架部件和工作台采用自行研发并获得国家ZHUAN LI的静压导轨和静*承，使得机床具有高速度、高精度、高稳定性;主轴等部件无磨损、寿命长，精度保持性好等特点，具有LING XIAN技术的水平。
3、机床的传动精度高，工作精度好。
机床传动链简洁，各主要运动均采用电机直连传动。径向进给运动采用精密滚珠丝杠传动，其定位精度和重复定位精度高;工作台和刀轴的旋转运动则采用高精度的蜗杆和蜗轮传动，分度精度高，运行平稳;机床导轨采用目前ZUI XIN的耐磨涂层技术,具有良好的磨擦性能，消除了导轨低速时的爬行现象，同时又为系统提供了合适的阻尼，是目前使用的新型结构。
4、防护考虑周全，操作维修方便
本机床为立式纵向布局结构，配备单独电气柜(采用操作台附着在电气柜侧的布局结构，有效地提高了机床空间利用率)、液压站、润滑站和磁性排屑机，机床结构布局合理，工作区防护安全，操作便捷，维护简单。机床设计时，利用人机工程学原理，在满足机床性能要求的同时，充分考虑操作者的工作习惯、操作疲劳极限等诸方面因素，使操作者尽可能在安全舒适的环境下工作，同时机床的控制系统也具有强大的保护功能，在诸如超程、过载、失压或其它故障发生时均立即停机报警，确保人机安全。
5、机床有内外齿自动转换功能，操作简单方便!
机床的主要参数：
序号项目参数
1最大工作直径 外齿/内齿 800/1000mm
2最大模数12mm
3最大齿宽 280mm
4插齿刀最大行程长度300mm
5 插齿刀主轴冲程数 5-400str/min
6圆周进给量 0～5mm/str(无级)
7径向进给量 0～0.2mm/ str(无级)
8插齿刀让刀量 ≥0.5mm
9工作台面直径 1000mm
10工作台孔径 280mm
11插齿刀轴心线至工作台轴心线距离0～700mm
12机床主轴端面至工作台面距离275-625mm
14主机外型尺寸(长×宽×高)3500mm×1400mm×3700mm
15重量18500kg
