全防护数控卧轴圆台平面磨床

全防护数控卧轴圆台平面磨床

371
规格/型号:MK7340PLC
品牌:兴和宏鑫
应用领域:材料制备
产地:山东 - 聊城
厂家/供应商:临清兴和宏鑫机床有限公司
咨询电话::13969551976(请说明信息源自“中冶有色网”)
更新时间:2025-05-11
级别:待认证

全防护数控卧轴圆台平面磨床说明介绍

全防护数控卧轴圆台平面磨床


全防护数控卧轴圆台平面磨床


产品型号:MK7340PLC

品 牌:兴和宏鑫

厂商性质:生产商

所 在 地:聊城市


产品简介


表面粗糙度Ra:小于或等于0.32μm

布局形式:立式

产地:国产

工作台最大移动量(左右×前后):210mm

加工材质:硬金属,合金,板材,玻璃,陶瓷,石材,磁性材料,其他加工用途平面,刀具,模具,齿轮,成型表面

界面语言:中文,英文

类型:数控

磨削类型:干湿两用

砂轮(外径×宽×内径):350*40*127mm

售后保修期:12个月

数控系统:可选配

重量:3500kg

自动化程度:自动


详情介绍


一、产品的用途及特点:

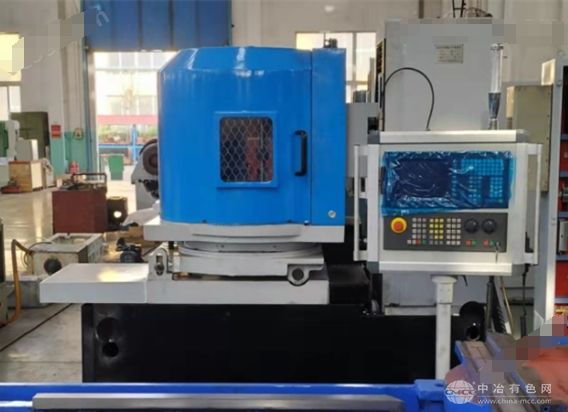

全防护数控卧轴圆台平面磨床MK7340PLC,总体设计结构型式采用磨头沿立柱升降,工作台旋转,拖板往复移动布局形式,结构紧凑、精度稳定、操作方便、性能可靠、制造工艺好。采用砂轮周边磨削工件两平面可获得平面平行度与工件表面粗糙度要求较高的平面。机床工作台还可以相对水平轴线搬动角度,实现对工件凸(或凹)锥面的磨削加工,也可通过数控编程实现内外平面或曲面的磨削。

本机床适用于磨削环形零件、齿轮端面、阀片、锯片、铣刀等工具制造和机械制造精密零件加工等。

全防护数控卧轴圆台平面磨床MK7340PLC,采用国产华兴数控系统。工作台旋转运动是由交流变频调速电机驱动,通过减速机构无级变速。磨头垂直升降、工作台拖板往复运动由数控系统控制。磨头主轴旋转,前后采用动静压滑动轴承支承,装入式电机直接驱动,旋转精度高。磨头立柱垂直导轨采用镶钢淬硬滚动结构,接触刚性好,运动精度高,进给灵敏,移动轻便,润滑简单可靠,维护方便。床身V 平导轨和工作台环形导轨均采用滑动结构,由润滑装置供油,压力润滑,运动平稳,吸振性好。


二、机床主要参数


机床规格

1、工作台直径: ¢400

2、电磁吸盘直径: ¢400


技术参数


1可磨工件最大尺寸(直径×高)

平面¢400×180mm

锥面¢400×160mm

2工作台最大倾斜角度±3°

3工作台旋转速度(变频调速)80-200r/min

4工作台拖板纵向往复运动速度(交流伺服)2.8m/min

5工作台拖板纵向往复运动行程210mm

6磨头主轴转速(变频调速)1450r/min

7磨头垂直进给运动行程220mm

8磨头垂直快速升降速度300mm/min

9磨头垂直最小进给量0.001mm

10电子手轮进给倍率×1、×10、×100

进给脉冲当量1μm

11砂轮尺寸(外径×宽×内径)350×40×127mm

12电机总功率15.8KW

(1)磨头电机功率5.5KW 1440r/min

(2)磨头垂直升降伺服电机6N.m 3000r/min

(3)工作台旋转电机功率2.2KW 960r/min

(4)拖板纵向往复伺服电机6N.m 3000r/min

(5)磁分离器电机功率0.09KW

(6)润滑油泵电机功率0.75KW 1450r/min

13外形尺寸(长×宽×高)2200×1850×1950mm

14产品重量(毛重/净重)4000/3500kg

15工作台最大承重60kg


以上参数仅供参考,最终以双方签订的技术协议为准。
