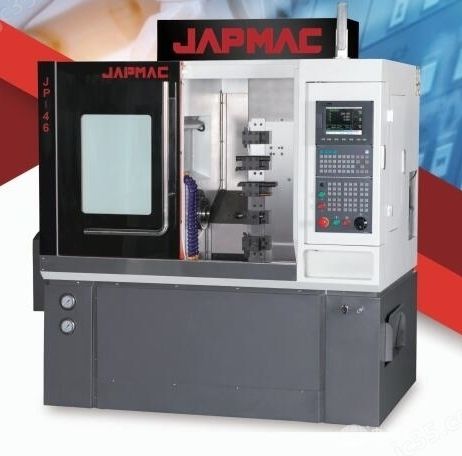

车铣复合加工机
型号 JP-46
厂商性质 生产商
所在地 台州市
产品简介
产地：国产
控制形式：数控
JP-46车铣复合加工机铣削功能的有效组合，加工产品所需设备，工装夹具和员工数量减少。企业固定资产、设备维护、生产运作等方面投入明显降低，节省大量资金。
详细介绍
车铣复合加工机是指既能够完成车工和铣工的机床，既能当车床又当铣床。车铣复合机早用于加工螺旋桨，主要是为避免2次装夹所带来的精度丢失及基准丢失等!能够极大的提高您的加工效率。
一、与常规数控加工工艺相比，车铣复合加工具有的突出优势主要表现在以下几个方面：
1、车铣复合设计理念以及配备齿轮箱的车镗铣单元确保了高水平的排屑性能。我们的设备是您物超所值的投资。
2、除具备数控车床上的功能还可以完成平面铣削、钻孔、攻丝、直槽、螺旋槽及铣齿等，具有车削、铣削以及镗削等复合功能，能够实现一次装夹、全部完工的加工理念。是近年来发展较为迅速的加工方式之一。
3、紧凑美观的外形设计,改善了空间利用方式,维护修理更方便让客户得到大的满意;虽然车铣复合加工设备的单台价格比较高，但由于制造工艺链的缩短和产品所需设备的减少，以及工装夹具数量、车间占地面积和设备维护费用的减少，能够有效降低总体固定资产的投资、生产运作和管理的成本。
二、JP-46车铣复合加工优势
1、机床采用立式结构，占地面积少，排屑更流畅。
2、预留析架机械手，实现全自动功能升级空间。
4、整体床身，结构合理。
5、精密滚珠丝杆，预拉伸装配。
6、滚柱直线导轨，高速高刚性。
7、排刀模式，换刀时间短，定位精度高。
三、技术参数
滑板上最大回转直径Φ120mm
最大加工长度250mm
最大棒料直径Φ45mm(拉管孔径Φ46mm)
主轴通孔直径Φ56mm
主轴扇端A2-5
主轴最高转速4000pm
主轴轴承7016AC-TBTB/7014AC-DBB
夹紧方式液压(646回转油缸)
筒夹型号HL-46A5(锥度30°)
刀架形式排刀
刀具尺寸20X20mm
X/Z最大行程400X300mm
X/Z快速移动25000mm/mim
X/Z轴重复定位0.005mm
X/Z轴电机伺服110系列
X/Z轴丝杆规格2510/3210
X/Z轴丝杆轴承型号760204/760205
X/Z轴线轨规格25/30
主电机(伺服)5.5kw
6吋液压卡盘
飞刀动力头选配
钻铣动力头
排屑机
高压断屑泵
Y轴2+2动力头电主轴)
机床外形1760×1350×1900(不含警灯和脚垫)
整机质量1600kg
