数控卧式加工中心
产品型号:Grm-630HP
品 牌:格勒玛/Gromax
厂商性质:生产商
所 在 地:马鞍山市
产品简介
产地：国产
加工材质：硬金属,软金属,合金,钢结构,塑料,板材,橡胶,玻璃,陶瓷,石材,磁性材料,石墨,其他
销售区域：全国,华东,华南,华北,华中,东北,西南,西北,港澳台,海外

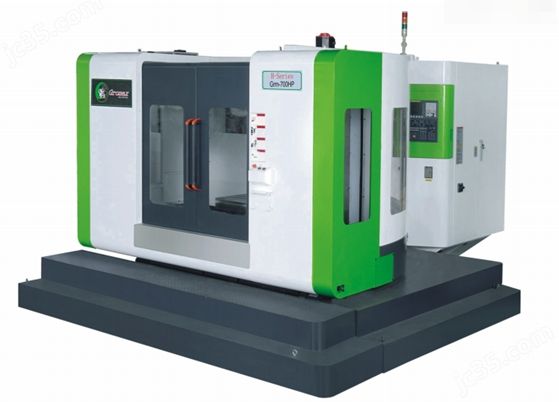

Grm-630HP卧式加工中心机融合先进科技及先进制造技术，是格勒玛数控科技推出的高刚性卧式加工中心之一，满足于当今市场上极为苛刻的金属加工条件，适用于汽车、航空航天、军工、五金等各种机械加工领域的需求。
详情介绍Grm-700HP卧式动柱开框机技术参数：
项 目Grm-630HP
工作台控制系统Fanuc/oi-Mf5
工作台尺寸(mm)630*630
工作台数量1/2
工作台分度1°*360
工作台面T型槽22T*125*5
工作台最大载荷(KG)1000
行程X轴行程(mm)1050
Y轴行程(mm)750
Z轴行程(mm)900
主轴主轴中心至工作台台面距离120-870mm
主轴端面至工作台中心距离130~1030MM
主轴端孔斜度BT-50
主轴最高速度(r/min)6000
传动方式皮带式(齿轮箱)
进给快速移动速度(X.YZ)(m/min)20000
转台大速度10
自动换刀系统刀库容量T30(32/40/60)
进到方式随机
最大工件回转直径(mm)1380
最大刀具重量kg15(25)
换刀时间(刀对刀/秒)6
马达主轴电机(KW)18.5
精度全行程定位速度(mm)±0.005 mm
全行程重复定位精度(mm)±0.003 mm
B轴定位精度/重复定位精度±6/±2
机械重量/占地机械重量(kg)12000
包装箱4200*3300*2800
配置：
卧式动柱开框机主要针对机械制造行业和模具模胚制造行业等重切削的需求，而设计研发的。本机床具有*的切削能力。广泛应用于各种模具、机械制造业的半精密加工和精密加工。不仅能铣削加工，还能钻孔、镗孔、攻丝。降低了加工制造成本，大大提高工作效率。
1、主体包括：底座床身、工作台、立柱、十字滑枕，主轴箱、三角固定架(特殊选配附件)。
2、布局结构：机床采用单柱卧式布局。工作台沿着底座床身做纵向运动(为X轴); 立柱安装于底座床身侧面，十字滑枕带着主轴箱沿着立柱做垂直上下运动(为Y轴);主轴箱沿着十字滑枕做水平运动(为Z轴);三角固定架垂直安装在工作台上，沿着工作台做水平运动(为W轴)。W轴主要功能是调整工件与主轴之间的位置，根据工件不同的厚度合理进行调整，保证刀具的切削点都在机床的*位置。最大限度利用好机床强度。W轴在调整好位置之后，采用自动锁紧装置锁紧，固定在工作台上与工作台结合成一个高强度的整体。在切削过程中W轴不做运动。(此结构属本公司的技术)
3、本机床各轴进给采用精密滚珠丝杆传动。(X、Y、Z)三轴采用*的数字交流伺服系统控制。三个进给坐标轴能任意三轴直线联动，按输入的数控程序指令能完成直线插补，圆弧插补，轮廓铣削，曲面加工等自动化功能。
卧式动柱开框机性能优点说明
1、此机床属模具，机加工、中精加工机械。
2、可简称：强力卧式加工中心、强力卧式粗框机、强力卧式开框机。
3、机床外罩板金，配置参数按立式龙门加工中心，设计工艺性能及加工工艺要求。按模胚，模具行业重切削设计配置。
4、主轴系统为中国台湾OEM进口组装，进口重切削齿轮铣头。非标滚柱主轴(中国台湾*)，齿轮大模数研磨级中国台湾进口。
5、机床半罩封闭外罩板金，三轴强力排屑机。
6、三轴机身为重切削，重承载工件设计原理。X轴为工作台左右行程。Y轴为铣头升降行程。Z轴为立柱进给，铣头在立柱中间为内藏式，增强机床的长期精度和重切削稳定性。
7、便于人性操作，站立工装装夹、吊装工件方便合理。
8、三轴导轨经高频研磨方型硬轨，可重载工件加工。
9、安全、人性、高效率，设计性价比机。
