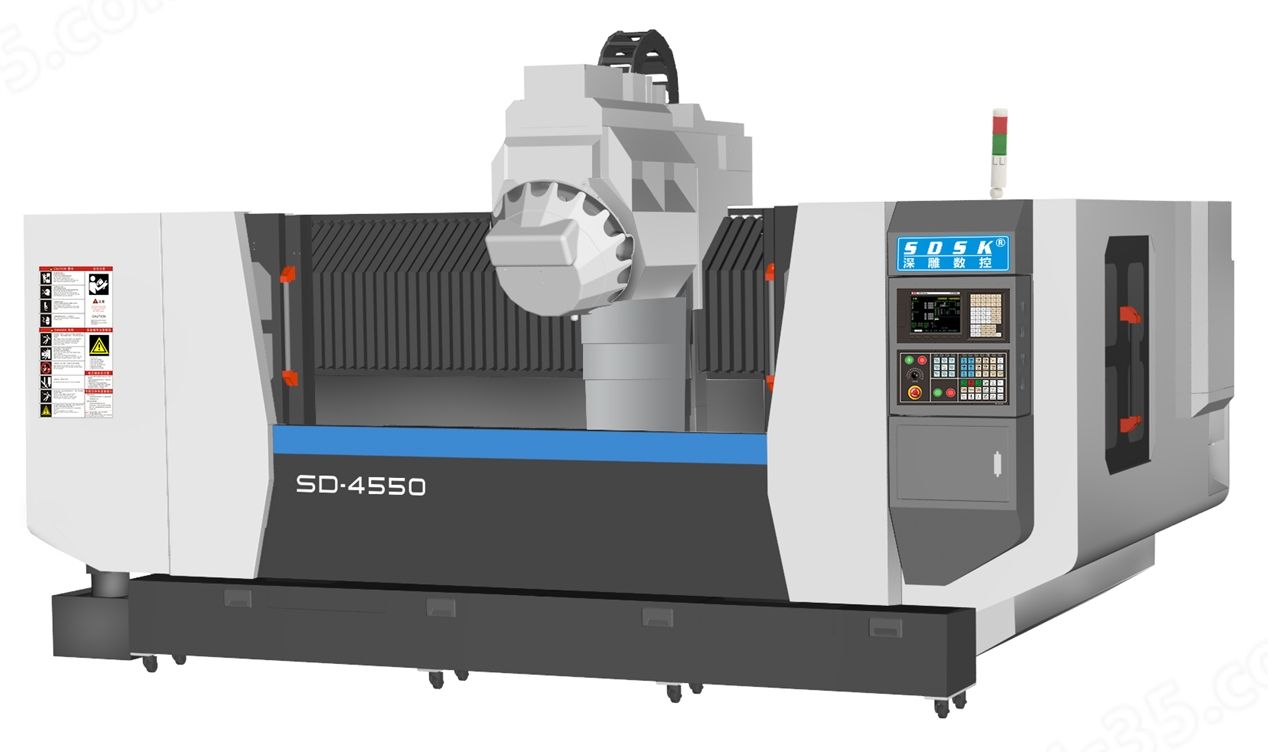

大型铝型材钻攻加工中心

大型铝型材钻攻加工中心

333
规格/型号:SD4550
品牌:精雕数控
应用领域:材料制备
产地:广东 - 深圳
厂家/供应商:深圳市精雕数控设备有限公司
咨询电话::13924586646(请说明信息源自“中冶有色网”)
更新时间:2025-05-08
级别:待认证

大型铝型材钻攻加工中心说明介绍

大型铝型材钻攻加工中心

SD4550/大型型材钻攻加工中心


机器简介:


一,SD4550机型是专门为客户量身定做的大型铝型材钻攻加工中心; 运动方式为Y轴工作台前后移动,X轴机头左右移动,Z轴主轴上下移动。中国台湾圣杰16位飞碟式刀库,换刀速度为2秒,大大提高生产效率; 采用深雕数控系统,伺服电机;机身铸铁结构;三轴采用上银/银泰精密级直线导轨,精密级滚珠丝杆,德国联轴器,先进的主轴制冷系统,自动润滑系统,冷却液循环喷水系统,保证了更高的加工精度、速度与稳定性;;特别适用于各类钢、、铝、压克力、塑料等零件的精密雕铣、扩孔、钻孔、攻牙加工。


二、机器主要配置清单(单位:mm)


序号规 格 说 明数量

1. 铸铁床身1套

2. 深雕数控系统(法兰克技术基础),伺服电机(带驱动器、Z带刹车)全套

3. 中国台湾惟隆直联式短鼻主轴配5.5KW BT30/100主轴驱动20000rpm (带编码器)1套

4. 刀库中国台湾(圣杰-16T)飞碟式1套

5. X/Y/Z轴用 上银/银泰 精密级直线导轨全套

6. X/Y/Z轴用 上银/银泰 精密级滚珠丝杆全套

7. 施耐德电气配件1批

8. 进口NSK P级角接触配对轴承全套

9. 主轴油冷机1台

10. 电子手轮1套

11. 对刀仪1个

12. X轴配三防布风琴罩,Y/Z轴配钢板罩各1套

13. 自动润滑油泵2升1套

14. 空气过滤器2套

15. 冷却液喷水装置/水泵LDPB 4-18/480W1套


三、技术规格参数表:(单位:mm)行程X×Y×Z(mm)4530×520×350


工作台尺寸(mm)4500×500

工作台承重(kg)1000KG

工作台T型槽规格(mm)4-18*4500

移动速度( m/min)48

加工速度( m/min)1~10

重复定位精度 (mm)0.005

定位精度( mm)0.02/300

数控系统分辨率( mm)0.002

主轴端到工作台最小距离( mm)150

主轴端到工作台距离( mm)470

主轴额定输出扭矩(N.m)14.1

电源要求17kw 3相Æ380V ±10% 50/60±1HZ

总重(kg)8000左右

机床外形尺寸(mm)(L×W×H)6380×2600×2700


主机标准配置及附件送配件


1、控制器11、机械、电气、操作说明书1本

2、主轴20000RPM12、刚性攻牙功能

3、自动润滑系统13、电气箱热交换器

4、地基螺丝及垫块14、《操作说明书》《程序说明书》《使用说明书》

5、工具箱15、BT30刀头2个(含拉钉、扳手)

6、工作灯16、BT30锁刀座

7、警示灯17. M16马铁

8、主轴吹气装置18、6寸批士一台

9、传输线19、锁咀 ER32(4-16) 1套

10、半封闭式护罩20、RS232护罩
