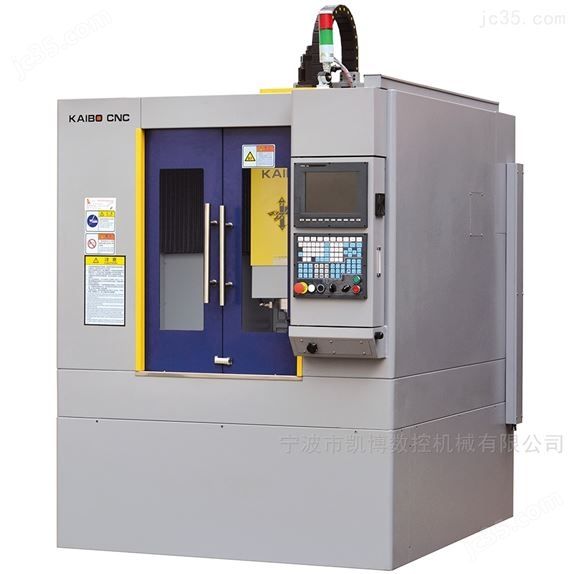

石墨专用雕铣机
产品型号:DC-6060
品 牌:飞鹤/凯博数控
厂商性质:生产商
所 在 地:宁波市
详情介绍
石墨专用雕铣机是在数控雕铣机的基础上改造而来，整机全密封，搭配水帘冷却或吸尘器，有效清理石墨粉尘，
对内可以防止对设备造成破坏;对外可以防止污染环境。该机型对石墨、铜公等电极件的加工尤其适用。
石墨机专用数控雕铣机是在数控雕铣机基础上改造而来的，整机全密封，防尘措施做到ji致，避免机床配件、电子原件及环境遭到石墨粉尘腐蚀和污染。我公司采用自主研发的水帘式除尘装置(发明专li号：ZL200710068794.5)，水帘除尘装置加装在机床主轴上，加工时在主轴加工区构成圆型水帘瀑布，隔绝粉尘的飞出。特点：湿切加工、内设主轴水帘除尘、整机密封保护、三轴双伸缩护罩、石墨专用过滤系统。
石墨专用雕铣机技术参数：
规格/机型 Parameter/ModelDC-6060石墨机
精度
Accuracy定位精度
Positioning accuracy0.01mm
重复定位精度
Repeat positioning accuracy0.005mm
工作台
Worktable工作台尺寸
Worktable size605*605mm
T型槽
T-slot size5T-12-130mm
最大工作负重
Max. load300Kg
加工范围
TravelX/Y/Z轴行程
X/Y/Z axis travel600/600/360mm
龙门宽度
Gantry width660mm
横梁至工作台面距离
Beam to worktable420mm
主轴鼻端至工作台面距离
Spindle nose to worktable70-430mm
进给
Feed快速进给 G00
Max. feeding speed G0015m/min
切削进给 G01
Max. working speed G0110m/min
X/Y/Z轴电机功率
X/Y/Z axis motor power850w/850w/850w(绝对值)
主轴
Spindle主轴功率
Spindle motor power5.5KW
主轴最高转速
Spindle Max. speed24000rpm
刀具规格
Tool holderER20(Φ3.17-Φ12)
刀库(选配)
Tool Magazine(Opt.)刀库类型
ATC type圆盘刀库
Disc. Type
刀库容量
ATC capacity10pcs
通用参数
Common工作电压及总容量
Power supply and total capacity3P/380V/50Hz/15KVA
机床重量
Machine weight4200Kg
外形尺寸
Dimension2030*1830*2430mm
主要部件
Main parts系统
Controller新代 21MA/中国台湾
Syntec 21MA/Taiwan
交流伺服电机(驱动)
AC servo motor(Driver)安川/日本
Yaskawa/Japan
主轴变频器
Spindle inverter汇川/中国
Inovance/China
线轨
Linear guide way30 上银，银泰/中国台湾，施耐博格/瑞士
30 Hiwin,PMI/Taiwan,Schneeberger/Switzerland
丝杠
Ball screw2810/2810/2810(3210刀库)上银，银泰/中国台湾，THK/日本
2810/2810/2810(3210ATC)Hiwin,PMI/Taiwan，THK/Japan
电子手轮
Electronic hand-wheelEHDW-BA5S-1 远瞻/中国台湾
EHDW-BA5S-1 Future/Taiwan
润滑系统
Lubrication systemYET-A2P2 裕祥精机/中国台湾
YET-A2P2 ISHAN/Taiwan
油冷机
Oil Coolant Chiller帕森托尔/中国
Parsonthor/China
空调
Air conditioner帕森托尔/中国
