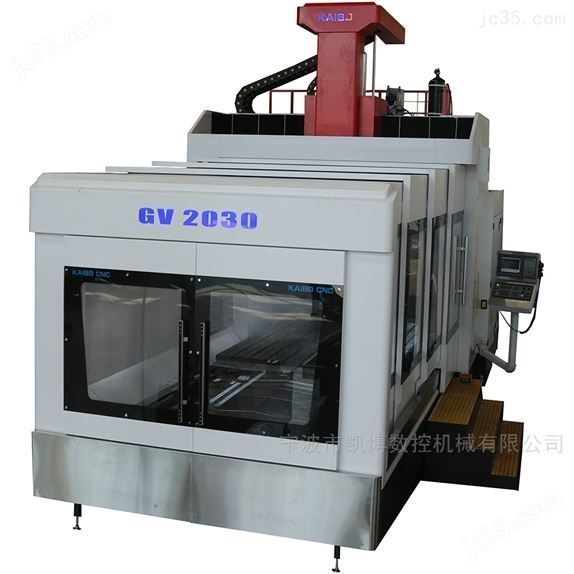

双摆头五轴联动龙门加工设备

双摆头五轴联动龙门加工设备

341
规格/型号:GV2030-5H
品牌:凯博
应用领域:材料制备
产地:浙江 - 宁波
厂家/供应商:宁波市凯博数控机械有限公司
咨询电话::13806657810(请说明信息源自“中冶有色网”)
更新时间:2025-05-08
级别:待认证

双摆头五轴联动龙门加工设备说明介绍

双摆头五轴联动龙门加工设备

双摆头五轴联动龙门加工中心


产品型号:GV2030-5H

品 牌:飞鹤/凯博数控

厂商性质:生产商

所 在 地:宁波市


产品简介


产地国产刀库类型无,可选配,斗笠式刀库,圆盘式刀库,斜盘式刀库,链条式刀库,伞型刀库,飞碟式刀库,同动式刀库,夹臂式刀库,其他

工作台尺寸1500*3000mm工作台最大承重10T/m2kg

加工材质硬金属,软金属,合金,钢结构,塑料,板材,橡胶,玻璃,陶瓷,石材,磁性材料,石墨,其他加工用途车,铣,钻,攻,镗,铰,锪,磨,刨,淬火,其他

界面语言中文,英文,日语,德语,韩语,其他语言数控系统无,可选配,三菱/MITSUBISHI,广州数控/GSK,华兴/WASHING,西门子/SIEMENS,海德汉/HEIDENHAIN,法格/FAGOR,发那科/FANUC,凯恩帝/KND,上海开通,华中/HNC,广泰/GREAT,深圳珊星,哈斯/Haas,赫克/Hurco,马扎克/MAZAK,牧野/Makino,大隈/OKUMA,兄弟/brother,广兴凯,宝元/LNC,新代/SYNTEC,苇杭系统,BYSK,力士乐/Rexroth,其他数控系统,i5数控系统

销售区域全国,华东,华南,华北,华中,东北,西南,西北,港澳台,海外重量250000kg

主轴电机功率15/18kw主轴锥孔BT50

最大行程X轴:1500mm,Y轴:3000mm,Z轴:850mm

GV2030-5H五轴龙门数控铣:工作台尺寸2000*3000(mm);主轴功率35(kw);定位精度0.01(mm)


详情介绍双摆头五轴联动龙门加工中心GV2030-5H技术参数:


项目

GV2030-5H

工作台工作台尺寸2000*3000(mm)

工作台承重10000(kg)

T 型槽宽(宽*间距*槽数)9T-20-200

行程X 轴行程2000(mm)

Y 轴行程3000(mm)

Z 轴行程1000(mm)

主轴端面至工作台距离150-1150(mm)

主轴主轴端孔斜度HSK A63

主轴功率35(kw)

转速范围24000(rpm)

进给切削进给速度范围1-10(m/min)

X 轴快速位移12(m/min)

Y 轴快速位移12(m/min)

Z 轴快速位移12(m/min)

丝杆X 轴滚珠导螺杆Ø63*P10(mm)

Y 轴滚珠导螺杆Ø63*P10(mm)

Z 轴滚珠导螺杆Ø50*P10(mm)

线轨X轴线轨宽度/轨道数55

Y 轴线轨宽度/轨道数55

Z 轴线轨宽度/轨道数55

三轴电机 X/Y/Z5kw

电源最大功耗三相380V40Kw

精度定位精度0.01(mm)

重复精度0.01(mm)

机械重量/占地占地面积8800*3200*3500(mm)

整机重量32(t)

双摆铣头参数表

A轴最大扭矩Nm500

A轴最大转速rpm60

A轴抱紧扭距Nm2000(60bar)

A轴转角范围°±110

A轴编码器类型-绝对式

A轴定位精度″8 VDI3441

A轴重复定位精度″4 VDI3441

A轴额定电流A19

A轴输入电压vAC380

A轴额定功率kW3.7

A轴制冷量kW0.814

A轴制冷流量L/min5.74

A轴制冷方式强制水冷

C轴最大扭矩Nm570

C轴最大转速rpm60

C轴抱紧扭距Nm2000(60bar)

C轴转角范围°±360

C轴编码器类型-绝对式

C轴定位精度″8 VDI3441

c轴重复定位精度″4 VDI3441

C轴额定电流A26

c轴输入电压vAC380

c轴额定功率kW6.3

C轴制冷量kW1.386

C轴制冷流量L/min7.46

C轴制冷方式强制水冷

主轴参数

主轴S1扭矩Nm60.7

主轴最高转速rpm24000

主轴额定功率kW35

A轴制冷量kW7.5

A轴制冷流量L/min12

A轴制冷方式强制水冷

主轴额定电流A70

刀柄-HSK-A63

润滑方式-油脂润滑

总重量Kg约500
