箱式真空炉

箱式真空炉

222
规格/型号:HTVF1700
品牌:恒通炉业
应用领域:冶金
产地:河南 - 郑州
厂家/供应商:郑州恒通炉业有限公司
咨询电话::18039271502(请说明信息源自“中冶有色网”)
更新时间:2025-05-07
级别:待认证

箱式真空炉说明介绍

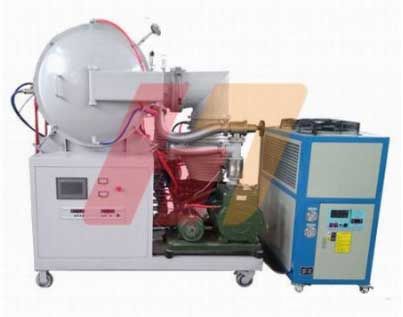

箱式真空炉

1700℃高温箱式真空炉以钼丝或硅钼棒为加热元件,采用双层壳体结构和PID30段程序控温系统,移相触发、可控硅控制,炉膛采用软质和硬质碳纤维材料,能快速升降温。采用外壳整体密封,盖板和炉门密封均采用高温硅胶O型圈,炉门处装有水冷系统。该炉必须在真空下烧结,该炉采用2X-30机械泵(配电磁放气阀)及K-200油扩散泵,同时设有冷阱及机组,该炉具有体积小、温场均衡、表面温度低、升降温度速率快、价格优惠、节能等优点,是高校、科研院所、工矿企业做真空烧结用的理想产品。

高温箱式真空炉产品特点:

炉体:为立式炉壳其内层为不锈钢制成的园筒外层为碳钢。两层之间形成夹套可以通冷却水将传到炉壳上的热量带走,使炉壁温度不超过60℃,其上下法兰焊接为一个整体。中间开有红外测温孔(有保护气氛通气口),热电偶测温孔、抽气孔及观察孔,热电偶有到温自动退出装置,红外测温观察孔有玻璃气吹防雾装置,操作人员使用的观察孔设有挡板。

炉盖:有内外封头和法兰组成,中间水冷炉盖吊在启闭机构上,板动启动机构上的手柄可以将炉盖升启10-15mm,炉盖上有压头,压力传感器、排气隔膜阀及炉盖锁紧装置。

炉底:也是由内外封头和法兰组成,中间水冷,固定在炉体底部,有电极引入,下压头进气隔膜阀等组成,并装可调节高度位移传感器.

真空系统:电炉真空系统采用2X-30机械泵(配电磁放气阀)及K-200油扩散泵,同时设有冷阱及机组。真空测量为复合真空计。真空系统还配有放气阀、充气阀,真空连接软管采用不锈钢金属软管。

高温箱式真空炉适用范围:HTVF-1700真空烧结炉主要供大专院校、科研单位针对无机材料在真空(或保护气氛)热压条件下进行烧结处理,以便获得高致密度的产品(如生产高精度氮化硅陶瓷轴承等)。

一、用途

该系列真空箱式炉广泛应用于金属材料在低真空、还原性、保护性气氛下的热处理,也可以用于特殊材料的热处理,如碳制品的碳化工艺研制之用,如电池材料稀土材料、磁性材料、陶瓷材料等的干燥盒煅烧。耐火材料采用氧化纤维,保温节能效果良好;外封闭式真空灌并带水冷系统;整机结构新颖,操作方便。

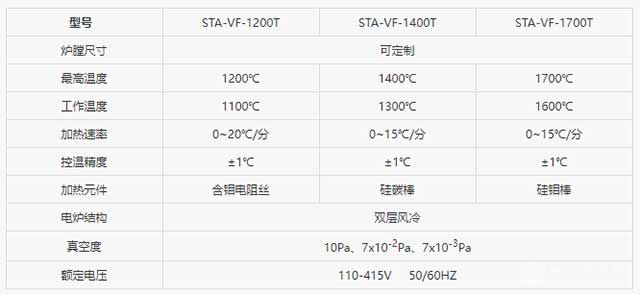

二、参数说明


三、真空箱式炉保温部分

炉壁: 多晶莫来石陶瓷纤维,密度500kg/m3

炉顶: 复合多晶莫来石陶瓷纤维

炉门: 多晶莫来石陶瓷纤维

炉壳外围: 多晶莫来石陶瓷纤维做保温层

四、高温箱式真空炉壳部分

炉壳结构:

采用方形结构

炉门采用铰链式侧开,手轮锁紧。炉门与壳体采用硅胶圈密封.

炉顶盖板可拆卸,螺丝锁紧。炉顶盖板与炉顶法兰采用硅胶圈密封

炉体后上部有抽真空口,放气口。后下部有充气口

五、真空部分

真空泵

机械泵
