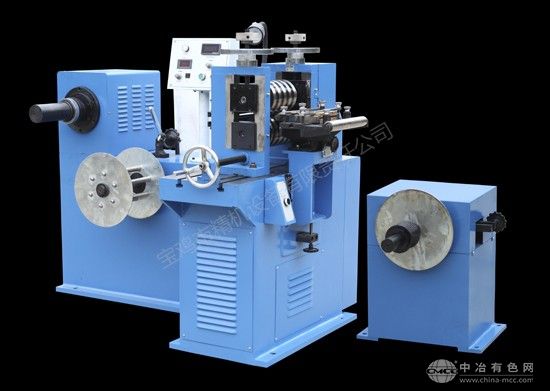

精密滚剪机(分条机)

精密滚剪机(分条机)

434
规格/型号:JMGJ20A
品牌:精机设备
应用领域:材料制备
产地:陕西 - 宝鸡
厂家/供应商:宝鸡市精机设备有限责任公司
咨询电话::13186388880(请说明信息源自“中冶有色网”)
更新时间:2025-04-29
级别:待认证

精密滚剪机(分条机)说明介绍

精密滚剪机(分条机)


一、设备主要技术参数:


1、用途;

该机主要是对制作手机电池的带、带、也可是普通金属带材的纵向剪切工作,并且将分切后的窄条重新卷绕成卷。具有操作方便、切割质量高、材料利用率高、切割速度可无级调速等特点。


2、主要技术数据

2.1、剪切带料厚度:0.02mm~0.6mm

2.2、剪切带料最大宽度:200mm

2.3、原料卷最大外径:φ500mm

2.4、原料卷内径:φ75mm

2.5、放卷最大重量:300kg

2.6、最小切割宽度:2mm

2.7、滚刀直径:φ130mm

2.8、刀轴直径:φ60mm

2.9、切割速度:10~85m/min

2.10、切割条数:≤12条

2.11、收卷内径:φ75mm

2.12、收卷最大外径:φ350mm

2.13、设备重量:1500kg

2.14、电动机:2.2KW


二、设备简述


放卷轴为φ75mm,并可轴向移动来保证带料在进入剪切导向台时不会发生大的偏移,起到纠偏作用。被动放卷可调节阻尼。

剪切机入料导向台可以上下、左右、前后调节,调节均通过直线导轨导向,方便操作,保证移动的位置精度。上刀轴提升有左、右同步升降装置,操作简单,方便对刀。

收卷部分由线性良好的磁粉离合器来调节收卷的张力,恒扭矩,张力稳定,调整精度高,重复性好。保证带材卷取整齐。

剪切的后部安装有一对压辊可修复剪切材料的边部细微毛刺,使得剪切材料符合用于制作电容、电感的材料。
