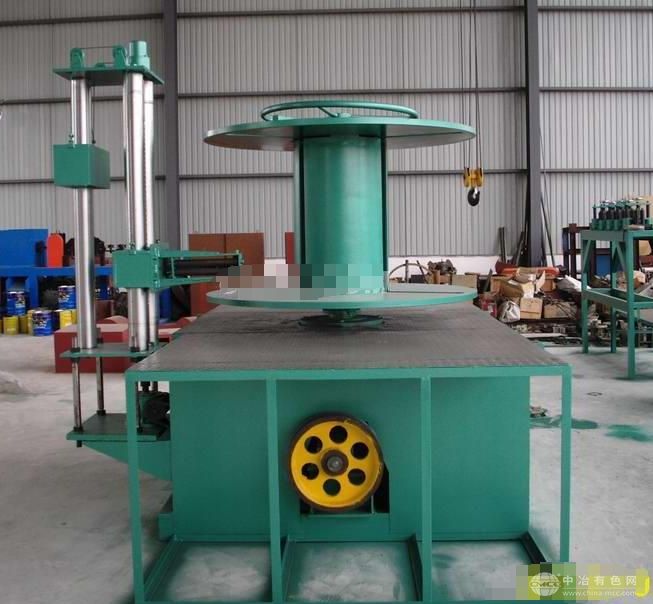

铝杆立式复绕机

铝杆立式复绕机

336
规格/型号：FRL-1400
品牌：博创电工
应用领域：材料制备
产地：四川 - 德阳
厂家/供应商：德阳博创电工设备有限公司
咨询电话:：15883665455（请说明信息源自“中冶有色网”）
更新时间：2025-04-18
级别：待认证

铝杆立式复绕机说明介绍

铝杆立式复绕机


一. 技术规范：

1. 线材直径：9.5mm，12 mm

2. 成盘直径：∮600X∮1400X860 mm

3. 收杆转速(高)：105 r/min(v=2.5 m/s)

4. 电机规格：

收杆电机：Y180M-4,18.5Kw

二. 安装基础图、外形布置图(见附图)

三. 机器用途：

本设备专为铝及其合金杆材收卷成盘而用。

四. 机器结构说明

本设备由下列主要部件组成：4000放线架，校直装置，排线及收杆装置，电气控制系统。

1. 4000放线架：

放线架由焊接支架，护线筒，过线滚筒组成。支架由槽钢焊接而成，护线筒使杆材沿中心向上引出，并防止杆材紊乱，过线滚筒两端装有轴承，转动灵活，可防止杆材的划伤。

2. 校直装置

由5组校直机构组成。皆为复合“井”字形校直辊，辊间隙上下可调，达到校直的目的。

3. 排线及收杆装置

由支架，传动系统，排线丝杆，收杆线盘组成。传动系统由18.5Kw交流电机驱动，经齿轮减速器使收杆线盘旋转，为立式传动形式。收杆线盘为立式，上端挡板可拆卸，以卸下成盘后的杆材。内盘芯由3片弧板组成，通过连杆机构使其收缩扩张，方便上下盘。

排线部分由主传动轴通过一组链轮传动，经过蜗轮减速箱带动排线丝杆上下移动。排线丝杆为双向丝杆，自动实现上下换向。摆臂式导向轮使杆材与收杆装置更接近，有利于收杆过程稳定。

4. 电气控制系统见电气说明书。

五.传动概述

传动系统由18.5Kw交流电机驱动，经齿轮减速器使收杆线盘旋转，为立式传动形式。

排线部分由主传动轴通过一组链轮传动，经过蜗轮减速箱带动排线丝杆转动，并使排线支座上下移动。排线丝杆为双向丝杆，自动实现上下换向
