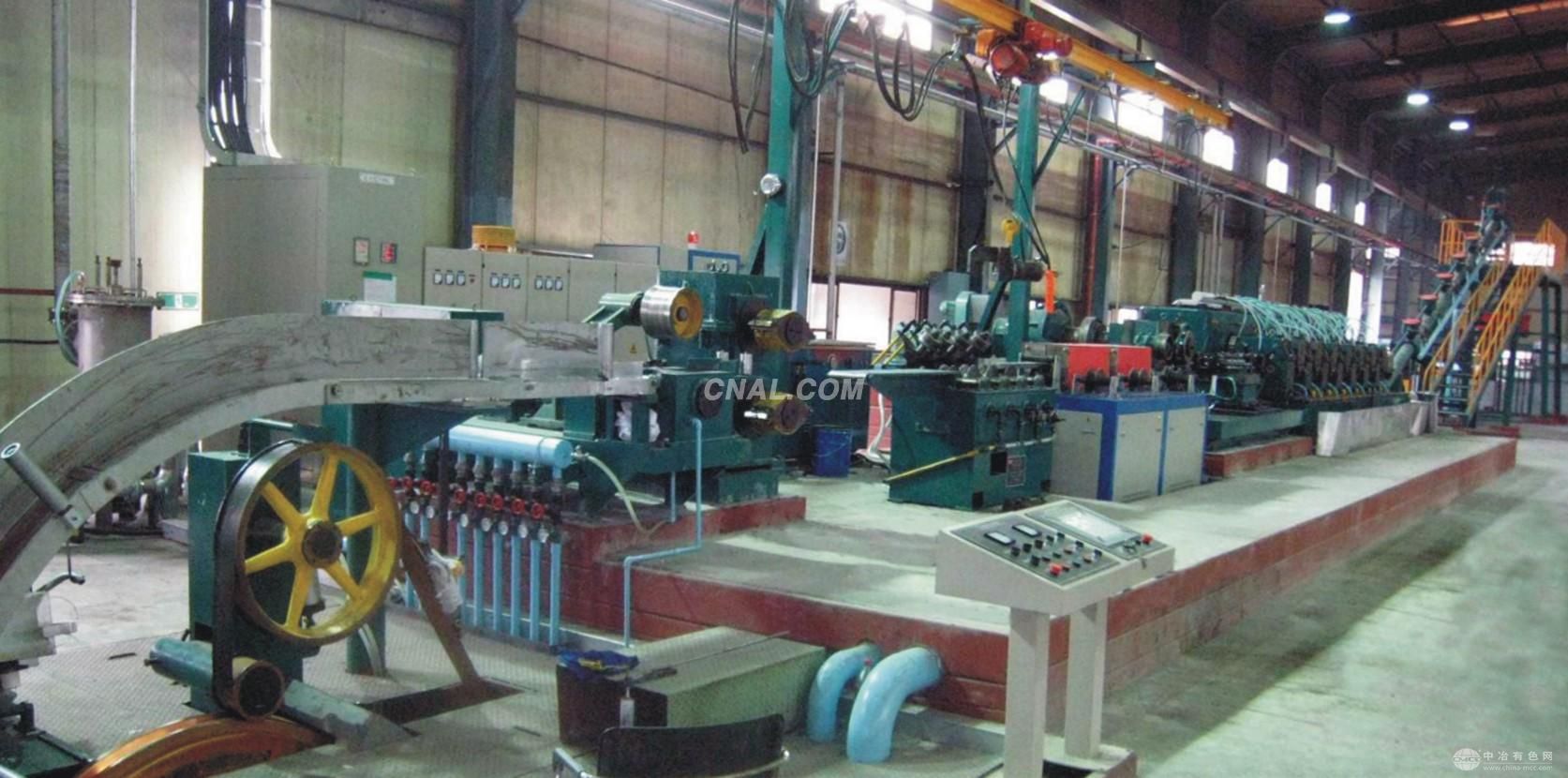

一. 设备用途
本设备采用连铸连轧工艺方法生产导电铝杆,生产的铝杆直径为Φ9.5mm。
二. 简单工艺流程
1. 工艺流程示意如下：
普铝锭及废铝线→熔化炉→保温炉→连铸机→油压剪→连轧机→双盘连续绕杆机→铝杆。
2. 熔铝或已配好的熔态铝由保温炉经过流槽，注入轮带式连铸机，连续铸成面积为2420mm2的五角形锭。用油压剪剪去废锭，将其前端压小，喂入连轧机出杆，经由双盘绕杆机成盘。
三. 主要技术参数
导电铝杆直径： Φ9.5mm
生产能力： 2.5-5t/h
设备总尺寸： 32.05×7.2×4.2m
设备总重量： 65t
四.各组成部件技术参数：
(一) 竖式熔铝炉
1).熔化速度： 5t/h
2).炉主体高度： 5.2m 要求车间高度≥11m
3).竖炉直径： Φ1.2m
4).燃料类型： 天燃气、重油、柴油
5).出炉铝液温度： 710-740℃
6).燃烧器型号： ZH220或T220
7).风机型号： GE-60-11kw(重油)、GE-40-7.5kw(天然气)
8).熔化油耗： 柴油≤50kg/t•AL,天燃气≤60m3/t·AL(连续作业及良好操作下获得)
9).加料能力： 1t/次
(二) 双膛保温炉
1).单膛熔池容量： 8t
2).燃料类型： 天燃气、重油、柴油
3).外形尺寸： 6788×4484×3100 mm
4).燃烧器型号： ZH100或T100
5).风机型号： GD-38-5.5kw(重油)、GD-30-4kw(天燃气)
6).保温油耗： 柴油≤20kg/t•AL，天燃气≤25m3/ t•AL
(三) 连铸机
1.结晶轮直径： Φ1500mm
2.结晶轮截面积： 2420mm2
3.铸锭面积： 2400mm2
4.结晶轮截面形式： “M”型
5、浇铸速度： 8-15m/min(电动机转速 500-1000rpm)
6.结晶轮转速： 1.66-3.3r/min
7.电动机功率： 3kw(DCN=1500r/min)
8.冷却水压: 0.35-0.6Mpa
9.冷却水量: 60t/h(内冷: 40t/h, 外冷:20t/h)
(四) 单轨式油压剪
1.大剪切力: 12000kg
2.大剪切行程: 65mm
3.电动葫芦型号: TV-0.50 起重量 500kg
4.叶片泵型号: YB-25, 油压65kg/cm2
油量: 25L/min
5.电动机功率: 4kw, N=960r/min
(五) Y型连轧机
1.型式: 三辊Y型
2.出杆直径: Φ9.5，Φ13，
3.机架数: 15架、13架、
4.轧辊名义尺寸： Φ255mm
5.相邻机架传动比： 1:1.25
6.终轧速度： V=6.2m/s
7.轧制中心高： 902.5mm
8.主电机功率： 250kw(DC n=500r/min)
9.齿轮箱润滑油箱： 5m3
10.乳浊液油箱： 15m3
(六) TS-1800型成圈下线架
1.绕杆电动机型号： DC12-22
电机功率： 1.1kw
电机转速： 1500转/分
2.绕杆头转速： 15-90转/分
3.齿轮减速电动机型号： JTC561A
电机功率 2kw
电机转速 48转/分
4.成捆铝杆尺寸(单位：mm)： Φ1800×Φ800×1400(外径×内径×高度)
5.成捆铝杆重量： 3t
