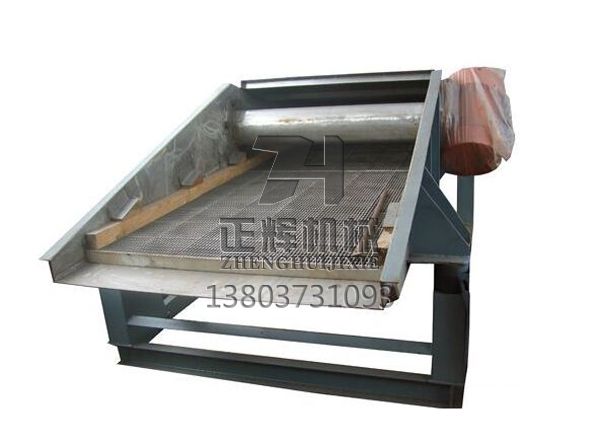

高频振动脱水筛分机
该机采用*低的垂直加速度和高频振动工作。GPS系列高频振动筛为单质量弹性系统。振动电机通过轴上的偏心块所产生的离心力，使筛箱在弹簧的支撑下做稳定的、抛射角为50°的直线运动。筛网上的物料受到筛箱传给的冲量而做连续的抛掷运动，物料在抛起时被分层，在和筛网相遇过程中使小于筛孔的颗粒和水分透筛，从而实现物料分级、脱水。在入料前段段加装9道喷淋装置(90个高压喷淋头)达到去除灰尘、彻底清洁沙粒的作用。
GPS振动筛的技术性能与参数
高频振动脱水筛产品概述
|
项 目 |
单位 |
技术性能及参数 |
||
|
筛 网 |
层 数 |
层 |
2 |
|
|
筛孔尺寸 |
mm |
1 |
||
|
筛面倾角 |
(°) |
-5 |
||
|
|
筛面规格 |
mm |
1500*4000 |
|
|
给料粒度 |
mm |
≤10 |
||
|
处理量 |
t/h |
10-15 |
||
|
频率 |
Hz |
3000 |
||
|
双振幅 |
mm |
0.2-1 |
||
|
每支点工作动负荷 |
N |
±255 |
||
|
*大动负荷 |
N |
±1020 |
||
|
电动机 |
型号 |
|
YZS50-4 |
|
|
功率 |
KW |
2.2×2 |
||
|
重 量 |
筛箱 |
kg |
984 |
|
|
总重 |
kg |
2600 |
||
|
安装空间 |
长 |
mm |
4500 |
|
|
宽 |
mm |
2000 |
||
|
高 |
mm |
1600 |
||
GPS型高频振动筛由弹簧支撑装置、筛箱、激振器、联轴器和电动机等组成。
1. 弹簧支撑装置:由弹簧上支座、橡胶弹簧、弹簧下支座等组成。
2.筛箱：主要由侧板、托架、排料口、后挡板、筛网及涨紧装置等组成。托架采用槽钢与无缝钢管组焊而成，托架与两侧板用高强螺栓联接为一个整体。筛网用压木、木楔和压条等固定在托架上。
3. 激振器： 由左右结构相同的两个激振单元组成，振动器用铰制孔螺栓与侧板联接，中间用万向传动轴联接。每个激振单元由轴、轴承、轴承座、密封件、偏心块等组成。(见附图)
4. 联轴器：轴接头和电机轴接头之间由挠性片联接。
5. 电动机：电动机安装在电机支座上，通过联轴器与激振器相联。
