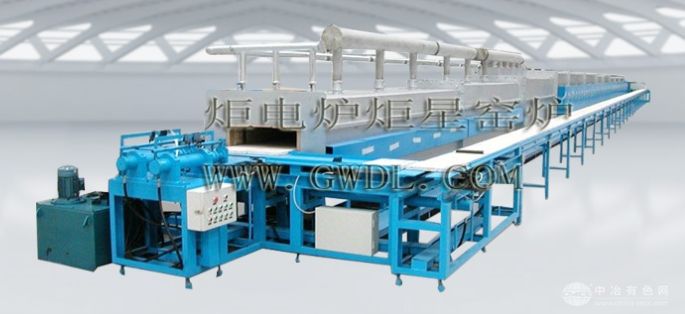

高温节能推板窑
应用领域:
·陶瓷冶金·电子玻璃·化工机械
·耐火材料.金属及非金属
产品名称：高温节能推板窑
型号：GWL
规格：1200度
备注：高温节能推板窑
炉体部分
5.1.1、炉膛尺寸：16000长/340宽/300高 双孔同向(含推板高度)。
5.1.2、额定功率：双道160KW(单道90KW)，恒温功率：≤60KW双道，≤35KW单道(可根据客户要求定制双道或单道)。
5.1.3、额定工作温度：1600℃，长期使用工作温度：≤1550℃。
5.1.4、控温精度：±1℃(稳态后)：恒温区截面内温度均匀性：≤±3℃。炉侧壁表面温升：≤40℃。
5.1.5、炉膛要求：炉膛采用单或者双道结构。炉膛砖材质采用特级刚玉莫来石(高温区)，重质高铝(低温区)+高强抗剥落氧化铝空心球制品+轻质绝热砖+纤维;炉膛底部滑道采用99刚玉高温抗磨材料，塞砖材料：高强抗剥落氧化铝空心球制品。为提高高温辐射保温性能，炉膛砖、窑炉炉节接口全部采用接榫结构，该结构同时保证了电窑长期运行耐火结构尺寸稳定性。
5.1.6、炉体为可拆分的多节组合，炉体现场安装，拼接。使窑炉实现工厂化成组制造，并实现用户现场快速安装，窑炉拼接时间仅需一天。炉壳钢结构：采用分体式结构，采用8#槽钢、6#等边角钢、3㎜钢板焊接而成。对接炉壳之间设计定位锥销，使对接后的炉底保持平整。窑两侧面采用优质冷轧板折边封面装饰，电窑美观、大方、整洁。
5.1.7、进窑工作台设计推板定位挡板。进出工作台宽800㎜。窑尾出板工作长1.5M，中间设计辊道。
5.1.8、炉体进口炉顶设置4个排气口，用于排出烧成废气，可调节排气量的大小。烟囱结构采用外部钢管，并将加热区热量前移，使进窑产品实现低温预热，防止产品开裂。
| 炬星窑炉主要部件配置清单 | ||||||||||
| 序号 | 项目 | 名称 | 分类 |
|
厂家 | 备注 | ||||
| 1200度 | 1400度 | 1600度 | 1700度 | 1800度 | 1900度 | |||||
| 1 | 外壳 | 双层外壳 | ● | ● | ● | ● | ● | ● | 炬星窑炉 |
|
| 2 | 电热元件 | 电加热器 | 高温合金电阻丝 | 硅碳棒 | 硅钼棒 | 1800型硅钼棒 | 1850型硅钼棒 | 1900型硅钼棒 | 炬星窑炉 |
|
| 3 | 电器控制部分 | 温控仪 | 858P | 858P | 858P | 858P | 858P | 858P | 厦门宇电 |
|
| 4 | 热电偶 | K | S | B | B | B | B+光纤 | 大正/光明 |
|
|
| 5 | 电压表 | ● | ● | ● | ● | ● | ● | 正泰 |
|
|
| 6 | 电流表 | ● | ● | ● | ● | ● | ● | 正泰 |
|
|
| 7 | SCR调功器 | ● | ● | ● | ● | ● | ● | 炬星窑炉 |
|
|
| 8 | 接触器 | ● | ● | ● | ● | ● | ● | 正泰/德力西 |
|
|
| 9 | 空开 | ● | ● | ● | ● | ● | ● | 正泰/德力西 |
|
|
| 10 | 按钮 | ● | ● | ● | ● | ● | ● | 正泰/德力西 |
|
|
| 11 | 蜂鸣器 | ● | ● | ● | ● | ● | ● | 正泰/德力西 |
|
|
| 12 | 快熔 | ● | ● | ● | ● | ● | ● | 茗熔 |
|
|
| 13 | 变压器 | ○ | ○ | ● | ● | ● | ● | 炬星窑炉 |
|
|
| 14 | 耐火隔热炉膛 | 陶瓷纤维板/模块 | 1260 | 1500 | 1700 | 1800 | 1850 | 氧化锆纤维2100 | 炬星窑炉 |
|
| 15 | 炉口隔热塞砖（内门） | ○ | ● | ● | ● | ● | ● | 炬星窑炉 |
|
|
| 16 | 承烧板 | 石英陶瓷 | 石英陶瓷 | 刚玉莫来石 | 刚玉莫来石 | 刚玉莫来石 | 氧化锆纤维2100 | 炬星窑炉 |
|
|
