靶材自动化水浸相控阵C扫系统

靶材自动化水浸相控阵C扫系统

239
规格/型号:CTS-PA22M-BC01
品牌:汕头超声
应用领域:检测设备
产地:广东 - 汕头
厂家/供应商:广东汕头超声电子股份有限公司
咨询电话::0754-88250577(请说明信息源自“中冶有色网”)
更新时间:2025-03-31
级别:待认证

靶材自动化水浸相控阵C扫系统说明介绍

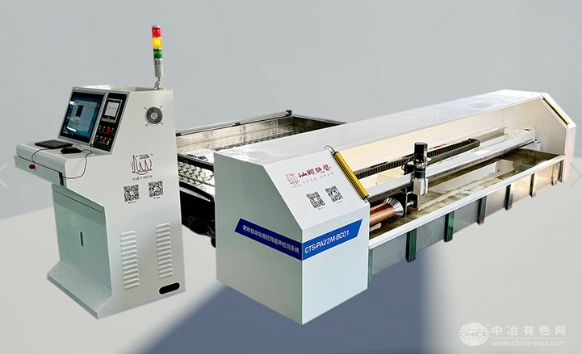

CTS-PA22M-BC01 靶材自动化水浸相控阵C扫系统

CTS-PA22M-BC01 靶材自动化水浸相控阵C扫系统


“汕头牌”汕头超声最新研发的靶材自动化水浸相控阵C扫系统,集成了全自动机械平台、高精度相控阵模块与先进的成像软件,系统满足靶材检测的规格:1)管材规格:外径∅50 ~ ∅200 mm;长度300~2500 mm。2)板材规格:长度≤2500mm;宽度≤1600mm。

产品介绍

“汕头牌”汕头超声最新研发的靶材自动化水浸相控阵C扫系统,集成了全自动机械平台、高精度相控阵模块与先进的成像软件,系统满足靶材检测的规格:1)管材规格:外径∅50 ~ ∅200 mm;长度300~2500 mm。2)板材规格:长度≤2500mm;宽度≤1600mm。

功能特点

管材检测:

针对管材靶材检测的复杂性与多样性,管材水浸相控阵C扫检测系统集成了主轴传动、上料辅助托架、超声检测中心与锥顶尾架四大关键部件,通过精密的机械设计和运动控制,能够准确、稳定地实现不同管径、壁厚管材的全自动上下料和全自动检测,确保每一次检测都能达到最高标准。

板材检测:

对于板材检测,板材水浸相控阵C扫检测系统配备了浸没水槽、三轴调节移动滑台、超声检测中心三大核心部件。浸没水槽为板材提供了一个稳定的水浸环境,三轴调节移动滑台则能够精确控制超声检测中心的移动,实现大尺寸靶材板材进行全方位、无死角的检测。这一设计不仅提高了检测的精度与效率,还大大降低了人工操作的难度与成本。

超声模块:

靶材自动化水浸相控阵C扫系统的核心在于其高性能的CTS-PA22M相控阵模块,该模块支持模块化设计与二次开发,具备实时成像能力,高精度、高灵敏度,能够实现靶材的全方位、深层次检测,确保每一次检测都精准无误。

实时成像:

靶材自动化水浸相控阵C扫系统采用A+L+C成像技术,针对靶材进行C扫检测。操作简便,只需选择管材或板材类型,点击来料启动,即可开始自动扫查,实时生成检测图像。图像自动换行无缝拼接,形成完整视图,检测完成后自动计算靶材焊合率。通过位置光标功能,用户可以轻松定位并回放检测图像中的任意位置,便于细节分析。

结果评定:

系统提供焊合率计算功能,支持“全部”与“测量框”两种测量方式,用户可根据实际需求选择。系统依据有效波高至评定波高的区间,自动计算焊合率,为产品质量评估提供科学依据。


性能指标

管材规格

外径∅50 ~ ∅200 mm;长度300~2500 mm;壁厚≤20mm

板材规格

长度≤2500mm;宽度≤1600mm;壁厚≤20mm

相控阵通道

16:256

相控阵探头

10MHz,128阵元

成像模式

A+L+C

扫查速度

≤100mm/s

焊合率计算

自动计算,可根据要求设定计算参考值

检测报告

可根据客户要求定制报告模板,自动生成检测报告

供电电压

AC 220V,50Hz

探头调节

0~140mm

设备承重

≤100kg

设备自重

约 550kg

设备尺寸

长 3.9m×宽 0.8m×高 1.1m

应用领域:

靶材检测(包括管材和板材)

其他用途的管材和板材检测
