产品简述：

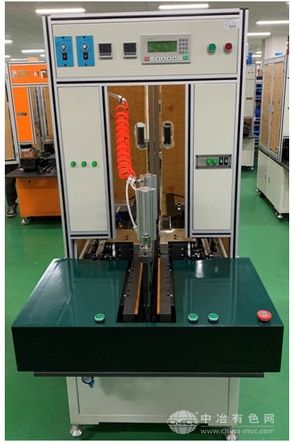

YXY-QZT300切折烫一体机此设备适用于软包装电池抽气封装后的双边同步切边折边烫边整形工作。折边采用滚轮式按照特殊设计的滚轮式适合折边的几何曲线线槽，而达到折边后完美效果。设备操作流程：人工放电池到夹具内，双手同时启动双自动按钮，夹具自动下压紧电芯后经过封边压平整形轮、圆滚切刀、一次滚轮折边、二次滚轮折边、三次滚轮折边、加热烫边区自动烫边(时间可调)后自动返回(此时放料夹具自动打开)至放料位置人工取出双折边完毕良品电芯。
主要特点：
1、放料夹具采用活动式，在折边前夹具与电池等宽夹紧电芯(确保左右不会偏移)，折边完毕返回时夹具自动张开避免因电芯增加折边厚度损坏电芯，待取出电芯夹具复位后放入未折边电芯如此循环。此机构改变传统式的带边夹具改为活动式，避免长电芯拿不出及折边后电芯超宽问题。
2、切刀前安装有整形压平轮确保切边时封边的平整度。此机构采用同轴心式设计保证上下圆切刀转动时跳动度及滚切完毕的边毛刺。
3、折边机构采用特殊设计的滚轮几何曲线，标准电芯移动经过滚轮后的折边效果。第一次保证折边90度垂直，第二次保证折边180度，第三次折边保证90度，最终达到(无压痕)完美折边效果。
4、烫边机构采用双杆气缸及下滑动装置来保证加热块移动顺畅及特殊材料的隔热块，确保此机构长期稳定运行。
5、夹具移动采用进口导轨，由步进电机驱动做往返运动稳定、精度高、调速方便及出力稳定。
6、设备调节型号采用左右整体丝杆调节，缩短调节型号时间。
技术参数：
1、适合软包装电芯产品规格：电芯宽度：30-250mm、电芯高度：50-250mm、电芯厚度：3-12mm(有效高度);封边厚度0.19～0.25mm，气囊宽度50mm以内，烫边封头长度420mm，夹具有效区长度300mm;
2、设备效率大约200～240次/小时，每次按电芯大小放置1-8个，具体效率由工作人员熟练度决定;
3、切刀采用模具钢热处理精磨(硬度55度以上)，寿命50万次修模一次;
4、采用进口温控器控制，温度跳动可以精确到±1度，最大温度与最小温度差值小10度;
5、滚轮采用模具钢热处理硬度达到55度以上;
6、滚切后封边毛刺小于0.1mm，宽度小于0.2mm，破浪形小于0.2mm(视封边效果);
7、双折边第一折最小宽度1.3mm,第二折的最小折边宽度1.6mm;
8、温度调节范围0~220℃;
9、设备故障率2%，产品合格率99%。
