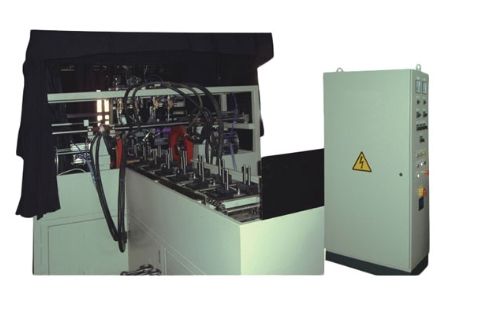

CJW-3000D图像显示全交流全自动荧光磁粉探伤机
CJW-3000D图像显示全交流磁粉探伤机是根据磁化原理设计的,其磁化方向采用对工件直接通交流电进行周向磁化,用线圈感应对工件进行交流纵向磁化。该设备用于自动检测汽车连杆与小曲轴的表面裂痕及缺陷。
该机的控制系统采用进口PLC程控器和计算机图像处理的CCD图像采集系统及各机械动作均有传感器信号反馈,如动作出错,会有报警提示,动作终止。
该机磁化电源采用可控硅调压,性能可靠。
程序动作1:CCD检测
人工上料:将工件放在输送链夹具上——传送至磁化工位——探头夹持工件、喷液、周纵向磁化——松夹——送至观察工位,CCD摄像检测判度——下料至退磁机(根据判废按钮操作分选门,将废件选出)
程序动作2:人工观察
