1808 一、用途和适用范围
该系列产品使用性能良好、效力高、粗碎、中碎各类中硬度矿石和其他材料用、抗压强度极限在2000公斤力/厘米2以下的各类矿石，主要在地质、煤炭、矿山、冶金、化工、建材等部门和大学科研机构的实验室。
二、主要工作原理

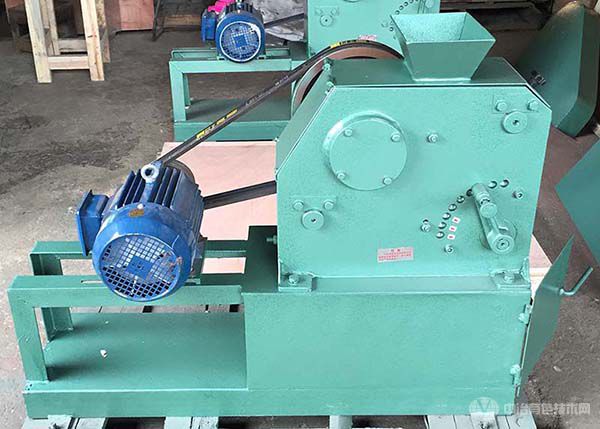

本系列产品主要由机架、可动颚、偏心轴、颚板、可动零件、集尘箱、除尘装置、电气控制箱等零部件组成。 电动机通过三角皮带传动偏心轴，使可动颚按照调整后的轨迹运动，破碎室内的材料。
齿条由钢板焊接而成，齿条前壁安装有压板用螺栓紧固的固定颚板。 在破碎室的左右机架侧壁安装侧护板，防止机架侧壁的磨损。
可动颚为成形铸钢，正面安装有可动颚板，其上部通过偏心轴和滚动轴承悬挂在框架上，下部由可动部件支撑，与可动部件滚动接触。 机架焊接在机台上，电动机用螺栓固定在机台上，排出口安装有排出抽屉。
XPC60*100的可动部件和支撑螺栓之间由12mm销连接。 该锥形销在无法从外部破碎的材料进入破碎室，本机的负荷急剧增加时，销自身会立即断裂，起到保护其他部件免受损伤的保险作用。 调整时先拆下固定销，然后旋转小齿轮，插入调整结束后拧紧固定螺钉，连接可动下巴最下面的挂钩和弹簧，用螺母调整，以免可动零件和可动下巴在运行中脱落。
XPC型排出口的调节在设备的左侧有定位装置，通过打开定位销可以选择任意的定位孔。 也就是说，调整排出口的大小。
PE颚式破碎机配备了电气控制器。 一接通电源，红色的灯就亮，一按绿色按钮，机器就开始工作。 一按除尘风扇按钮，绿色的灯就会亮，除尘风扇就会启动。
工作结束后请切断电源。
三、主要规格和技术参数
|
型 号 |
进料口 尺寸 (mm) |
最大进料尺寸 (mm) |
排料口调整范围 (mm) |
除尘电机功率（kw） |
偏心轴 转速 (rpm/min) |
生产量 (kg/h) |
电动机功率(kw)
|
机重 (kg) |
|
XPC60*100 |
60×100 |
≤50 |
0.1-15.1 |
0.18 |
600 |
45-550 |
2.2 |
350 |
|
XPC100*125 |
100×125 |
≤80 |
3-25 |
0.18 |
500 |
400-1800 |
3 |
380 |
|
XPC100*100 |
100×100 |
≤80 |
3-25 |
0.18 |
500 |
400-1800 |
3 |
380 |
|
XPC100*150 |
100×150 |
≤100 |
6-38 |
0.18 |
500 |
500-1800 |
3 |
385 |
|
XPC125*150 |
125×150 |
≤100 |
6-38 |
0.18 |
500 |
500-1800 |
3 |
390 |
