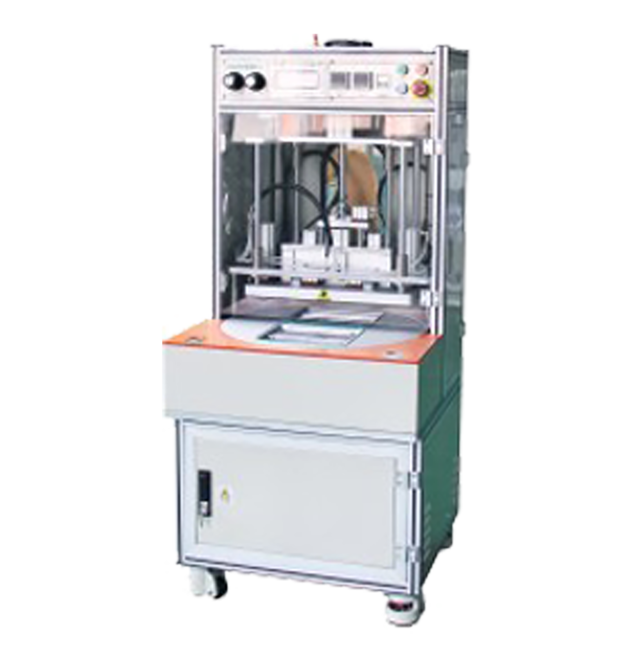

双面加热真空封装设备的功能与特点
功能概述
适用于软包动力电池气袋刺破、抽真空、封装
技术特点:
● 双工位转盘式送料,上下料与封装可同时进行
● 转盘与上腔、下腔闭合构成密闭封装腔体,满足真空封装要求配置电解液分离桶,优化电解液排除通道,减轻真空源的污染
● 采用可编程控制器PLC自动控制,触摸屏实现人机对话,操作方便
● 具有产出统计功能,具有手动,自动运行功能,故障报警功能
● 可预设封装温度、封装压力、封装时间、抽气时间,具有温度异常报警功能
● 设有上腔封头检修气缸,检修时上封头部分及刺刀全部露出腔外,维护方便
● 送料团由精密凸轮滚子分割器驱动,定位精度≤30
● 上下封头平行度:±0.01mm;对正程度可通过调节机构调整
● 上压板可采用气缸或弹簧方式产生压力
技术参数:(以下参数仅供参考)
项目HBS-DGS200(TY/QY)、HBS-DGS280(TY/QY)、HBS-DGS350(TY/QY)
外形尺寸640*640*1500mm(L*W*H)900*800*1650mm(L*W*H)1000*900*1650mm(L*W*H)
整机重量约500KG约600KG约800KG
功率2.5KW2.5KW2.5KW
电源AC380V/50HZAC380V/50HZAC380V/50HZ
气源≥0.6Mpa,20L /Min≥0.6Mpa,28L /Min≥0.6Mpa,35L /Min
真空源≤-0.095MPa 200L/Min≤-0.095MPa 280L/Min≤-0.095MPa 350L/Min
适用产品范围长40MM-180MM(气袋长度45-70)
宽35MM-120MM(极耳长度25)
厚2.0MM-10MM长80MM-270MM(气袋长度45-70)
宽80MM-195MM(极耳长度25)
厚3.0MM-15MM长250MM-300MM(气袋长度45-70)
宽150MM-200MM(极耳长度25)
厚3.0MM-15MM
设备产能2.5-3PPM(一出二封装工位总时间20S计算)2.5-3PPM(一出二封装工位总时间20S计算)2.5-3PPM(一出二封装工位总时间20S计算)
设备优率≥99%≥99%≥99%
