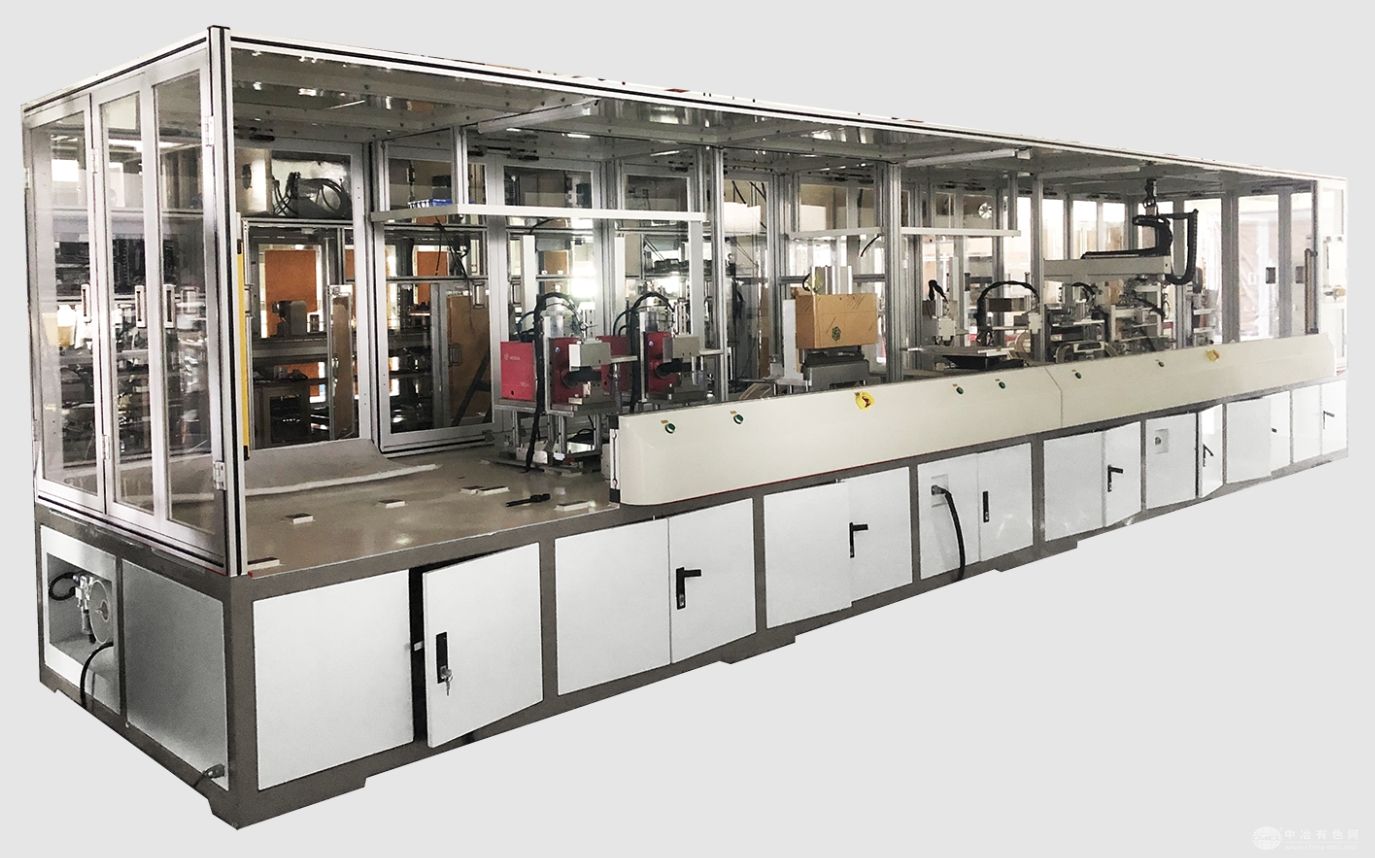

半自动极耳焊接机的功能与特点
功能概述
本设备经过人工手动上电芯至平压测试位进行焊前短路测试,之后依次完成正负极预焊及吸尘、正负极裁切、正负极主焊及吸尘、自动进行焊印贴胶,人工手动焊接后短路测试。本设备通过更换工装夹具,可实现多型号产品的生产,兼容单头极耳和双头极耳电芯。
技术特点:
● 设备适用于单头极耳或双头极耳电芯;
● 焊接方式:超声波平焊(可选配带保护片焊接功能);
● 平压电芯测短路,压力可调节,测试时间可调;
● 预焊、主焊具有防焊屑飞溅入电芯和吸尘功能;
● 极耳裁切具有废料收集装置;
● 焊印贴胶机构换胶快捷,防粘胶,防切刀伤人。
技术参数:
项目300型900型
单头极耳电池长150~260mm,宽100~210mm长150~350mm,宽150~260mm
双头极耳电池长150~300mm,宽100~260mm长150~900mm,宽50~150mm
电池厚度5~18mm5~18mm
极耳焊印位置精度±0.5mm ±0.5mm
TAB中心距位置精度±0.5mm ±0.5mm
切极耳定位精度±0.5mm ±0.5mm
终焊后Tab与极耳剥离力≥70N≥70N
焊接后焊接面残留物面积≥60%≥60%
裁切极耳切刀寿命≥30万/次(可多次修磨)≥30万/次(可多次修磨)
设备尺寸2800mm×1300mm×2000mm8000mm×1800mm×2000mm
电源AC380V,50HZ,15kwAC380V,50HZ,25kw
气源0.5-0.7MPa,50L/Min0.5-0.7MPa,60L/Min
重量1.5T3T
