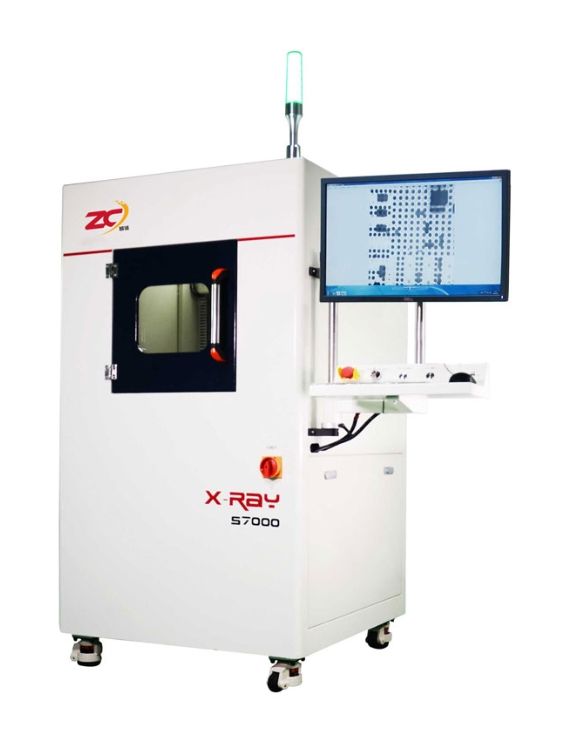

无损探伤x-ray检测设备 S7000
WISDOMSHOW S-7000无损探伤X-ray检测设备是一款高性能的检测系统,专为满足高精度无损检测需求而设计。该设备具备载物台控制功能,可通过空格键调节载物台速度(慢速、常速、快速),并使用键盘控制X、Y、Z三轴运动和倾斜角度。超大导航窗口提供清晰的导航图像,鼠标点击即可快速定位载物台。数控编程功能支持鼠标点击操作创建检测程序,操作简单且人性化,用户可以设置载物台的X、Y方向定位,X光管和探测器的Z方向定位,以及电压、电流、亮度、对比度、自动增益和曝光度等参数。设备还具备自动分析BGA直径、空洞比例、面积和圆度的功能,同时配备防碰撞系统,确保在最大限度的倾斜和观察物体时的安全性。
产品功能:
1、载物台控制
。通过空格键调节载物台的速度:慢速,常速,快速
。键盘控制 X,Y,Z 三轴运动和倾斜的角度
。超大导航窗口,导航图像非常清晰,鼠标点击即可将载物台移动到所指位置
2、数控编程
。鼠标点击操作创建检测程序,操作简单人性化
。载物台可以进行 X,Y 方向定位;X 光管和探测器 Z 方向定位
。软件设置电压和电流
。影像设定:亮度,对比度,自动增益和曝光度
。用户可以设置程式切换的停顿时间
。防碰撞系统可以满足最大限度的倾斜和观察物体
自动分析 BGA 直径,空洞比例,面积和圆度
产品参数:
设备型号:WISDOMSHOW S-7000
光管类型/Tube Style:HAMAMATSU封闭管/Sealed tube
光管电压:Tube voltage:90KV
光管电流:Tube current:10-200UA
光管聚焦尺寸:Tube focus size:5um
光管功率:8W
冷却方式 :Cooling mode:风冷 / air cooling
几何放大倍率/Geometric magn:150倍
载物平台尺寸:350*300mm
T轴倾斜角度:70度
电源:Power:AC110-230V,50/60Hz
工作环境/working environment:0-40摄氏度
辐射安全标准/Radiation Safety Standard:< 1uSv/hr
外形尺寸:1005 *930 *1660mm
重量 Weight:约834 kg
