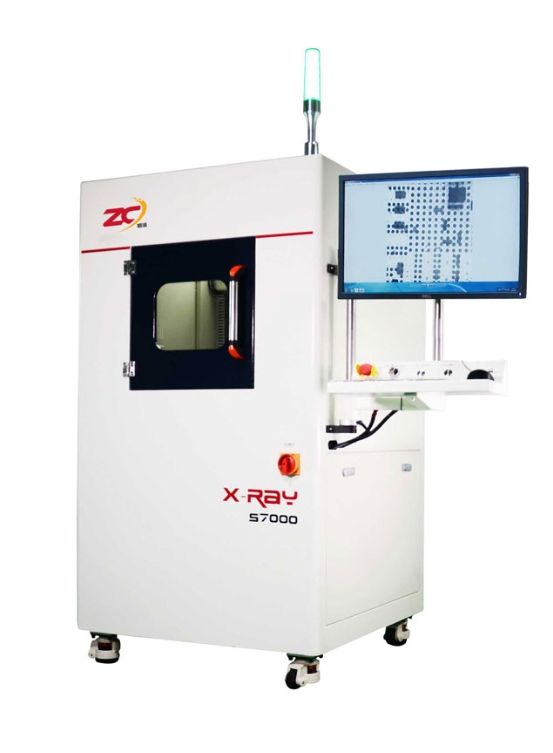

电路板芯片X-Ray检测设备S7000
智诚S7000是一款小型微焦点X射线检测设备,采用日本滨松微焦X光管和高清平板探测器组成的一-款高性能,高性价比的检测设备。
产品特点:1、产品适用于电子制造、半导体、微波器件、LED、 连接器等。2、高清检测影像,可检测产品偏位、连
锡、虛焊、气泡等。3、采用滨松90KV 15 μm光管,免维护,寿命长。4、具有CNC功能,可自动检测并判断NG、PASS、 OR。5、采用数字高清平板探测器。6、4轴联动控制系统。
核心优势:1 载物台控制:通过空格键调节载物台的速度:慢速,常速,快速;键盘控制 X,Y,Z 三轴运动和倾斜的角度超大导航窗口,导航图像非常清晰,鼠标点击即可载物台移动到所指位置、
2 数控编程:鼠标点击操作创建检测程序,操作简单人性化;载物台可以进行 X,Y 方向定位;X 光管和探测器 Z方向定位;软件设置电压和电流影像设定:亮度,对比度,自动增益和曝光度;用户可以设置程式切换的停顿时间;防碰撞系统可以满足最大限度的倾斜和观察物体自动分析 BGA 直径,空洞比例,面积和圆度。
产品参数:
设备型号:WISDOMSHOW S-7000
光管类型/Tube Style:HAMAMATSU封闭管/Sealed tube
光管电压:Tube voltage:90KV
光管电流:Tube current:10-200UA
光管聚焦尺寸:Tube focus size:5um
光管功率:8W
冷却方式 :Cooling mode:风冷 / air cooling
几何放大倍率/Geometric magn:150倍
载物平台尺寸:350*300mm
T轴倾斜角度:70度
电源:Power:AC110-230V,50/60Hz
工作环境/working environment:0-40摄氏度
辐射安全标准/Radiation Safety Standard:< 1uSv/hr
外形尺寸:1005 *930 *1660mm
重量 Weight:约834 kg
