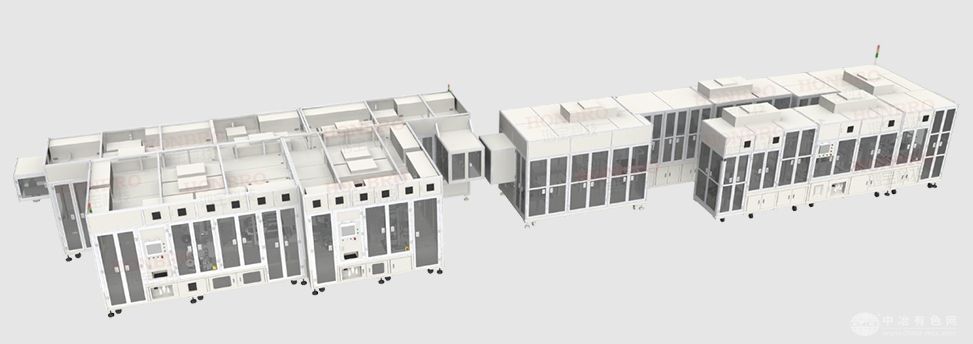

超声波焊接包装一体机的功能与特点
功能概述:
此设备适用于软包动力电池、储能电池电芯的超声波焊接、贴胶、封装、检测、扫码信息追溯;具备自动上料、焊前检测、预焊、裁切、终焊、焊印面贴胶、冲壳、入壳、封装、喷码、贴膜、NG品排除、自动下料等功能
各功能模块通过迭代升级,性能稳定,模块化设计,可根据用户工艺需求灵活调整。
技术特点:
焊前电芯来料方式灵活对拉(拉带、料框、前段设备下料处);
来料可配置热压测试、自动剔除来料不良电芯;
各关键工序可选择机械式或CCD方式对电芯定位;
预焊可配置片料或卷料(自动定长裁切)保护片自动焊接;
预焊、终焊过程中具有正、负极识别和特殊除尘功能;
超声波焊接牢固、不虚焊、不震粉、不损伤隔膜、不烫伤绝缘胶、不震裂箔材;
可配置CCD检测极耳位置精度;
可根据客户需求定制多种焊印面贴胶方式(平贴、L型贴、Z型贴);
辅料(极耳、胶带、保护片)可实现不停机换料;
铝塑膜自动纠偏,自动浮辊张力控制;
伺服冲壳、深度可调;
电池左右角位独立分开封装;
封装前极耳自动纠正;
电芯下料方式灵活对接(拉带、料框、AGV、后段设备上料片);
整机控制系统柔性设计,具备自动诊断、自动修复功能;
生产过程中各项数据与MES系统无缝对接;
技术参数:
项目150型300型400型650型
焊接方式转盘式兼容单双头极耳转盘式兼容单双头极耳直线式、双头极耳直线式、双头极耳
兼容产品范围长70-150宽50-120厚5-15长150-260宽100-200厚5-15长200-350宽50-150厚5-15长350-600宽50-150厚5-15
焊接&贴胶位置精度±0.4±0.4±0.4±0.4
设备产能>12PPM>12PPM>12PPM>12PPM
极耳焊接方式平焊、拆弯焊、包覆焊平焊平焊平焊
设备优率≥99.6%≥99.6%≥99.6%≥99.6%
嫁动率95%95%95%95%
项目300型400型650型
电池类别单头极耳电池双头极耳电池双头极耳电池
兼容产品范围长150-280宽100-210厚5-15长200-400宽80-150厚5-15长350-600宽80-150厚5-15
设备产能>12PPM>12PPM>12PPM
设备优率≥99.6%≥99.6%≥99.6%
嫁动率95%95%95%
