强制内部短路试验机

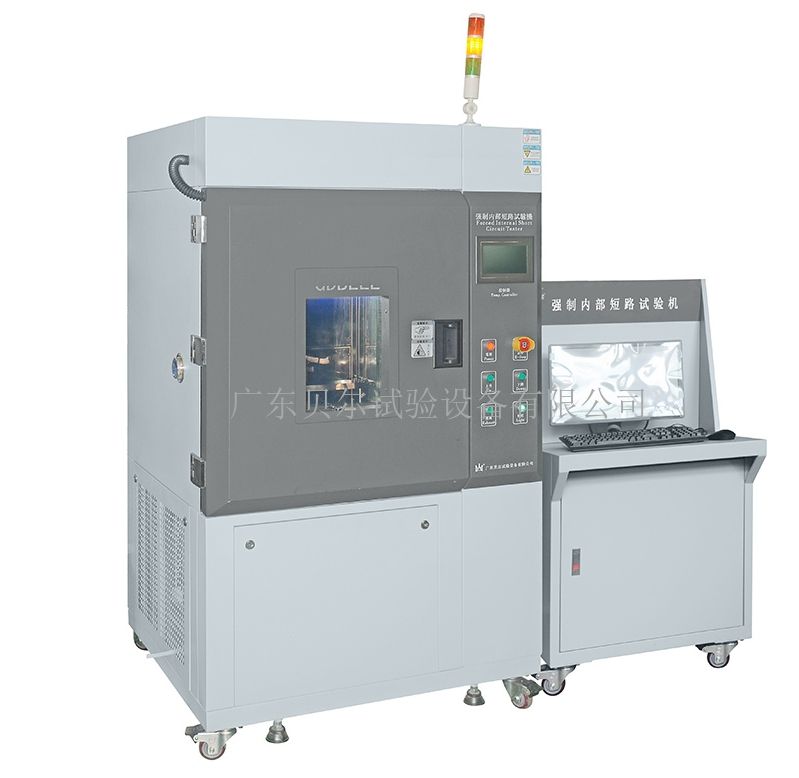

产品名称: 强制内部短路试验机
产品型号: BE-6047W
产品展商: DGBELL
简单介绍
强制内部短路试验机(温控型电池挤压盾刺试验机)是温度、挤压、内短路、电压采集为一体的综合设备;适用于锂离子电池的单电池即电池组、电芯的**试验方面的专用设备，它是按日本工业标准的JISC8714：2007 5.5条款、UN38.3和IEC62133-2012条款的试验要求设计制作。是一款多功能集合设备
强制内部短路试验机的详细介绍
一、概述：
强制内部短路试验机是温度、电压、内短路采集为一体的综合设备;适用于锂离子电池的单电池即电池组、电芯的**试验方面的专用设备，它是按日本工业标准的JISC8714：2007 5.5条款和IEC62133-2012 8.3.9条款的试验要求设计制作。
二、依据标准：
IEC62133-2012 Forced internal short circuit
JISC8714：2007 Forced internal short circuit
三、特点：
1.采用全功能电脑控制，综合测试电池13KN挤压、形变、测试电压、温度采集、温度控制等参数;
2.采用电脑控制，伺服马达，滚珠丝杆，防爆箱等制作而成;
3.内箱采用镜面不锈钢，设有观察窗，门灯，排风扇，底下装有脚轮，移动方便;4.电脑直接控制，可直接设定所有参数，外形美观大方，带实时监控，方便观测。
四、主要技术参数
|
型号规格 |
BE-6045W |
|
|
内容积 |
500X750X600MM（WXHXD） |
|
|
外形尺寸 |
W 1100 X D1200 H1810 mm |
|
|
辅助功能（选配） |
温度采集、视频监控系统、灭火系统、**防爆系统、烟雾过滤系统 |
|
|
内箱材质 |
USU304 镜面不锈钢 |
|
|
外箱材质 |
冷轧钢喷塑处理 |
|
|
泄压、排烟装置 |
箱体顶部带泄压及排烟装置 |
|
|
温度箱技术指标 |
温度范围 |
0℃~100℃（可调） |
|
解析精度 |
0.01℃ |
|
|
温度波动度 |
±0.5℃ |
|
|
控制系统 |
采用进口触摸式控制器 |
|
|
温度偏差 |
≤±2℃ |
|
|
制冷系统 |
采用原装法国泰康压缩机，环保冷媒R404A |
|
|
**保护装置 |
压缩机高压、过热、过流保护、过载保护、烟雾报警等 |
|
|
内短路测试技术指标 |
*大负载 |
200KG |
|
力量解析度 |
1/10000 |
|
|
力量精度 |
±0.5%F.S |
|
|
速度范围 |
0.01－20MM/S |
|
|
有效行程 |
150MM（不含夹持器） |
|
|
测试*大平面 |
300X300MM（特殊测试宽度亦可依客户需求定制） |
|
|
挤压头 |
5X5MM、10X10MM |
|
|
位移准确度 |
≤0.5％ |
|
|
位移解析度 |
1/1000 |
|
|
电压采集技术指标 |
电压采集范围 |
0—20V、0-100V（可设定） |
|
采集频率 |
100HZ/秒 |
|
|
电压分辨率 |
1MV |
|
|
控制方式 |
通过电脑控制 |
|
|
可设停止电压范围 |
0-100V |
|
|
数据导出 |
通过EXCEL格式输出 |
|
|
电压上升下降控制 |
电压从*高值向0V下降的过程中，可设定一个电压值，当电压降到设定值时，系统输出信号，控制挤压试验机 |
|
|
结构 |
箱体 |
立式结构与控制部分分开 |
|
通讯 |
采用R232、485通讯接口，可保证远距离采集的稳定性和实时性，具有防爆功能 |
|
|
挤压夹具 |
平面挤压盘，小挤压头5X5MM,10X10MM |
|
|
数据采集模块 |
独立远程采集隔离，多路电压、温度采集通道，确保数据无误。（选配） |
|
|
通道数量标配 |
2通道、4通道、8通道，多种数据采集系统（选配） |
|
|
摄像监控系统 |
测试区域装配高清摄像监控系统，并可远程控制，具有防爆功能 （选配） |
|
|
标准配置 |
主机1套，控制柜1套，挤压盘1个 ，小挤压头2个 |
|
|
测试夹具 |
特定制作，根据样品实际使用条件而定 |
|
|
电源电压 |
AC220V 50HZ |
|
|
使用环境 |
0℃~45℃ |
|
