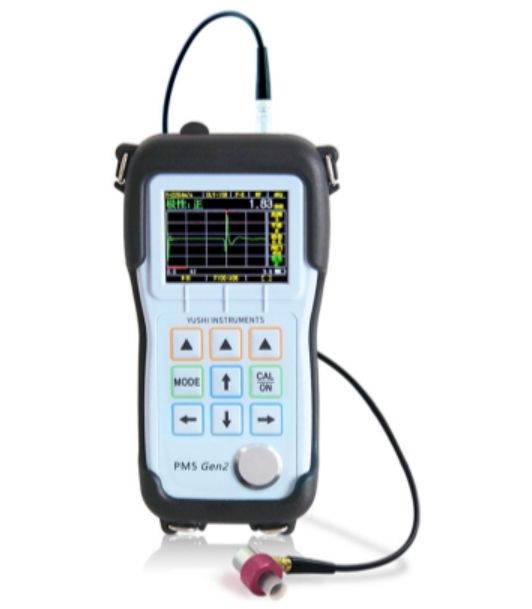

PM5Gen2高精密超声波测厚仪
产品型号：PMGen2
测量范围：0.15mm-38m
分 辨 率： 0.1\0.01\0.001 mm可选；0.0001（选配）
应用范围：PM5系列超声波测厚仪适用于汽车车身钢板、
碳纤维、管道内部氧化层、吸波材料、冲压件、小管径管道、防火/防盗门、
铜门/门板、灭火器、办公卷柜、金属楼梯扶手、炊具用品等材料的厚度测量。
我厂研制并生产的PM-5系列高精密超声波测厚仪采用超声波测量原理，利用单晶延迟探头，从被测工件的一侧向材料内发射声波，对其厚度进行实时的数字化测量，而无需切开被测工件，是一种超小型测量仪器。它能快速，无损伤，精确地进行测量。本仪器利用多次回波提高精度，使分辨率可达0.001mm，测量下限低至0.15mm。并且提供A、B扫描功能，通过回波显示可以帮助使用者更好的控制测量，使测厚范围更广，测量数值更精确，也可避免在测量中与材料相关的误差。
1.存储文件格式选项
PM5 Gen2 采用栅格式存储文件，可存储100,000个厚度值和400幅带有厚度数值及参数配置的波形文件。
2.窗口模式选项
测量上限达到38米（取决于被测材质和所配探头和选项）
3.数字降噪选项
降低噪声干扰
4.自动冻结选项
5.自动捕捉选项
6.高温测量选项
7.高分辨率选项
PM5 Gen2仪器标配测量分辨率分为0.001毫米(0.0001 英寸/1微米/0.1密耳)，0.01毫米(0.001 英寸/1微米/0.1密耳)和0.1毫米(0.01 英寸/1微米/0.1密耳)。这些分辨率对于大多数超声厚度测量的应用已足够。
8.大量程选项（PELR模式）
显示范围可达38米（取决于被测材质和所配探头和选项）
9.涂层模式选项（COAT模式）
可测量木材、混凝土、
复合材料、金属等表面的薄涂层。
10.双层测量模式选项
可同时测量与显示两层材料厚度，
11.内壁氧化层模式选项（OXIDE模式）
PM5 Gen2仪器的氧化层选项用于测量锅炉管件内壁氧化层厚度
12.多层选项
最多可同时显示5层厚度
常见的多层测量应用如下:
•金属材料和上面漆层
•多层飞机风挡玻璃
•多层共挤材料
•多层塑料油箱
13.实时通讯选项
14.多通道测量选项
可配置多个探头
15.蓝牙传输选项
16.球化率测量模式
16.其它定制功能
仪 器 参 数
Instrument parameters
探头类型 ◆ 使用单晶探头即可完成大多数材料测量。
探头频率 ◆ 0.5MHz-20MHz可选
测量模式
◆ P-E：脉冲-回波法
◆ AUTO：自动测量模式
◆ I-ME：多重回波法
◆ I-E-E(E-E)：回波-回波法
◆ I-E：界面波-回波法
◆ E-EV：双回波校验法
测量范围 ◆ 测量厚度范围:0.01毫米~38米，根据材料情况和所选探头及所配软件而定。
示值误差 ◆±0.01 H≤3mm
◆±0.05 3＜H＜10mm
◆±(0.5%H+0.01) H≥10mm
*H为被测材料厚度
可测材料 ◆钢、
铝、铜、金等固态金属厚度，碳纤维、碳化硅、石英、亚克力、塑料等非金属厚度。非金属表面涂层及金属表面涂镀层厚度、部分木材等厚度，可来件测量
存储
◆ 栅格式存储文件，可调用已设置好的存储参数直接测量样件厚度，可存储100,000个厚度值和400幅带有厚度数值及参数配置的波形文件。
分辨率 ◆ 0.1, 0.01, 0.001可选；0.0001（选配）
测量模式（选项）
◆1.存储文件格式选项
◆2.窗口模式选项◆3.数字降噪选项◆4.自动冻结选项◆5.自动捕捉选项◆6.高温测量选项◆7.高分辨率选项◆8.大量程测厚选项（PELR模式）◆9.涂层模式选项（COAT模式）◆10.双层测量模式选项◆11.内壁氧化层模式选项（OXIDE模式）◆12.多层测厚选项◆13.实时通讯选项◆14.多通道测量选项◆15.蓝牙传输选项◆16.其它定制功能
增益
◆ 缺省
◆ TDG时变增益功能。可以通过降低初始增益将始脉冲或界面回波有效调小，同时也可通过提高最大增益使 被测样件底面回波增高，便于测量。
闸门 ◆ 闸门高度可调整。
极性 ◆ 正、负双探测极性，以便更好更准确的读取厚度测量值。
测量类型 ◆ 测量类型:标准、第一峰、波峰、最高点。
相位 ◆ 可视化的测量点标识。测量点相位:0度、30度、90度、180度。
波形放大 ◆ 数字放大:1.0~7.0倍。
探头校零 ◆ 多种校零类型:AUTO、AIR、DISK、BLOCK、DUAL-ECHO、设置零点。
校准类型 ◆ 一点校准、两点校准。校准过程带波形显示，可波形调整。
声速表 ◆ 增加材料声速表。
声速范围 ◆ 声速范围:310m/s~18699m/s;0.0122~0.7362in/us。
可配探头类型 ◆ 探头类型:延迟线探头、接触探头、保护膜探头、笔式探头、水浸探头、高温探头
测量模式 ◆ 测量模式:界面波-回波I-E、界面波回波回波I-E-E、多次回波I-ME、自动AUTO、脉冲回波P-E、回波回波E-E、双回波校验E-EV。
脉冲匹配 ◆ 根据探头频率自动匹配发射脉冲。灵敏度较前代机型提高6dB，更好的窄脉冲波形。
单位 ◆ 毫米mm、英寸in、微米um、密尔mil
暂停功能 ◆ 暂停功能。可在冻结波形上进行校准，调整增益、范围、位移、消音等。
屏幕 ◆ 全屏显示波形功能:使回波显示区增大了20%，给操作者带来大的视窗感受。
配置菜单 ◆ 系统默认配置菜单:为便于用户使用，已经根据仪器使用探头的默认条件进行了设置。
回波指示器 ◆ 回波强度指示器:回波越强,显示指示条越多，尤其是数值显示时更有用。
时基B扫描 ◆ 沿着工件表面移动探头，显示工件的剖面图，用于观察被测工件的底面轮廓。
差值缩减率 ◆ 差值/缩减率模式:显示实测厚度值与标称厚度之差、差值与标称厚度的百分比。
时基A扫描 ◆ 将超声波以波形形式显示到屏幕上检波:射频、倒相射频、正半波、负半波、全波。
更新率 ◆ 刷新测量结果的速率，用户可自行设置4Hz、8Hz或16Hz
语言 ◆ 中文，英文可选
防尘防水等级
◆ IP67防尘防水等级。
