回馈锂电池组老化柜100V100A8通道
应用于电动工具、太阳能储能、扭扭车、滑板车、电动自行车、电动摩托车、家 庭储能等锂电池组循环充电、放电、电池组功能测试及充放电数据监测一体化的充放 电循环测试系统。
设备参数：
设备型号：BCDS100V100A
单机柜通道数：8CH
机柜数量：1
一、设备原理及构成
1.1 上位机：上位机软件为主要的人机交互工具,设备的启动、停止、暂停以及接续 等功能均可通过上位机实现;电池老化的数据主要由上位机进行收集处理并输出客户 所需要的测试结果。
1.2 中位机：中位机为设备中控管理软件，电池测试的容量、电量等参数由中位机执行计算。
1.3 双向ACDC+LLC 隔离 DCDC：充电时，该功能模块从电网取电，经过双向DCDC的调节再给电池充电;放电时，该功能模块将双向DCDC 传输过来的能量回馈给电网。
1.4 双向DCDC(Buck/Boost): 该功能模块为非隔离型 DCDC，对电池充放电多需要的电流电压值均有该功能模块执行输出,即恒流充电、恒压充电、恒流放电均由该模块执行。
二、适用范围
应用于电动工具、太阳能储能、扭扭车、滑板车、电动自行车、电动摩托车、家 庭储能等锂电池组循环充电、放电、电池组功能测试及充放电数据监测一体化的充放 电循环测试系统。
三、设备环境要求及技术参数
3.1 整柜电源：AC 电压 380V ± 10% ，频率：50Hz±10%;
3.2 环境温度：-10～45℃;
3.3 环境无强烈震动，无腐蚀性气体和易燃易爆的气体存在。
四、功能介绍
4.1 充放电功能:具有恒流恒压充电功能、恒流放电功能，对电池充放电，记录电池 容量;
4.2 检查电压保护:通过对电池充放电，检测电池的充电保护和放电保护是否起作用;
4.3 安全保护:防反接保护功能、掉电数据保护，支持续测、电压上、下限设置保护、 安全放电电流保护;
4.4 采用高频隔离方式，整套系统与电网隔离，保证系统运行安全，稳定;
4.5 双向 ACDC 模块采用空间矢量调制技术，数字化控制，使得电压利用率高，电流谐波分流更小;
4.6 可实现双通道充放电能量的内部转换;
4.7DCDC 模块采用先进的 PID 调节技术，多重保护机制，保证设备运行稳定性;
4.8 能量回馈(直流母线效率≥93%)：能量回馈型，电池放电能量可回馈至电网;
4.9 恒流恒压模式无缝切换，无任何的电压电流冲击。可有效防止电池因尖峰电流 出现热量集中导致极耳脱粉;
4.10 电压、电流采用四线制方式采样，电压采样精度高，长期稳定性好;
4.11 单通具备独立运行能力，并支持多通道并联输出;
4.12 支持电池条码输入，历史测试数据可追溯。
五、设备参数说明
产品型号BCDS100V100A
交流输入接口1.输入三相五线制 AC380V
2.输入电流：120A，建议 130A-3P 以上断路器
3. 频率 50Hz
4. THD≦3%
5. 功率因素> 0.99(额定功率)
6. 充电效率 88%(整机)
7. 母线回馈效率 93%
系统功能
1.电池循环寿命测试
2.电池容量试验
3.电池充/放电特性试验 4.电池荷电保持能力试验 5.电池充/放电效率试验
6.电池过充/过放速率承受能力试验
电压测量范围10~100V(3 串以上电池)
精度±0.1% of F.S±0.1% of F.D
电流充电范围0.1-100A
放电范围0.1-100A
精度±0.1% of F.S±0.1% of F.D
充电恒压截止电流最低 50mA
容量精度±0.1% of F.S±0.1% of F.D
功率单柜最大功率≤80KW
电流响应 时间电流硬件响应 时间：≤20ms
数据记录间隔≥1S
数据导出方式数据可以导成 EXCEL、图表文件，可提供充放电曲线、容量衰减率、 循环寿命曲线、充放电电压、电流、容量-时间等多种方式数据分 析曲线和数据列表
数据保存方式用户可自定义名称及数据保存路径，数据以文件方式保存
主通道工作模式充电：恒电流充电 CC，恒电压充电 CV，恒流恒压充电 CCCV
放电：恒流放电 CD，恒流恒压放电 CVD
通信方式LAN(TCP/IP)
测试数据记录电压、电流、时间、容量、电量
输入保护过压、过流、缺相、过温、保护报警、孤岛效应保护;
输出保护过压、过流、短路、反接、容量、温度、未检测到电池电压情况下， 无输出;
软件保护掉电数据保护、来电续接、过压过放保护、过流欠流保护、容量保 护、过温保护、电压趋势异常保护、电流趋势异常保护、电流波动 异常保护、电压波动异常保护、充电电压上升速度异常保护、放电 电流下降速度异常保护 ;
循环次数最大 10000 次
冷却方式强制风冷

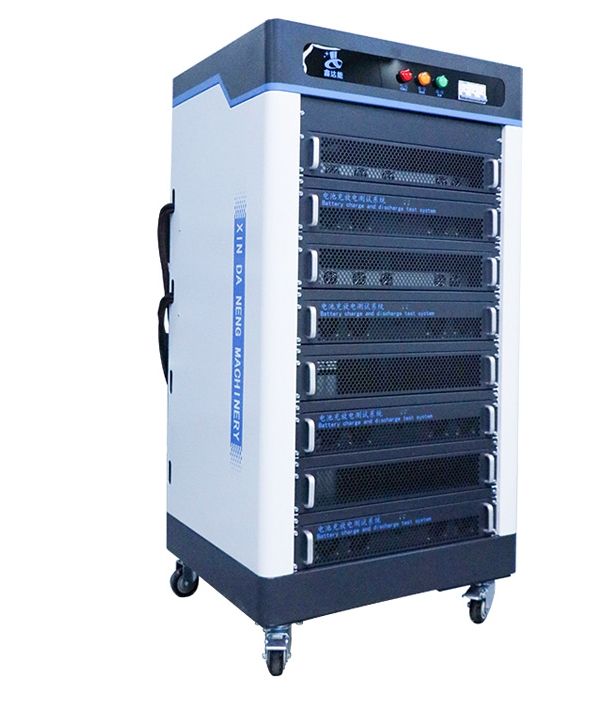

六、产品外观及结构
机柜尺寸700*650*1350mm(W*D*H )
通道数8 通道
设备配件测试表笔线、联机工具、用户使用手册、上位机软件
