系统概述

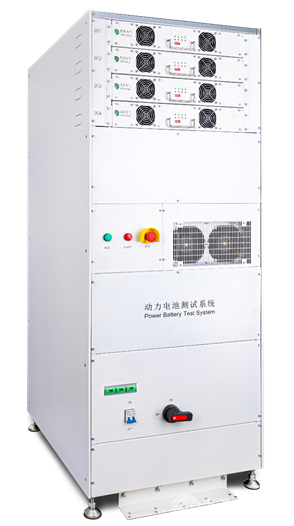

莱特电池pack测试设备有着优良的性能和宽广的测试平台，可对电池模组或电池包体进行特定模式的充电，放电及电池包容量，直流内阻，寿命等项目的测试。按照检测标准对不同规格动力电池的各项电气性能进行综合测试，可对动力电池的品质进行全面综合的评估;并对出厂前产品的一致性进行检验和筛选。
莱特电池pack测试设备采用先进的IGBT电路控制技术及高性能的电能质量控制技术实现能量的双向流动及电能的高功率因数、低谐波水平式的回馈，并结合DSP数字处理技术及高精度采样控制技术，配合软件平台以完成整个测试过程中高速动态响应，精准的电流电压检测，完整的数据采集与处理功能，莱特电池pack测试设备具有高效、节能、对电网无污染等特点，为动力电池的研究、生产提供了安全与可靠保障。
系统拓扑采用基于SVPWM的矢量数字控制技术实现电网和电池之间的能量双向流动，同时实现高功率因数以及低谐波。直流单元结合DSP数字信号的快速处理及模拟量的高精度采样，实现高稳态精度和快速的动态切换。
1.3 莱特电池pack测试设备特点：
1.3.1 模块化，充放电效率高、能量回馈效率高
充电效率高可至96%，放电回馈效率高可至95%，以此节约大量的能源消耗，并减少放电过程中产生的大量热能，以节约空调制冷所产生的空调电费，莱特电池pack测试设备为绿色节能产品。多通道测试设备在放电时能量可以用于其他通道的电池充电。不污染电网，不影响其他用电设备，功率因素大于0.99，电流谐波(THDi)<5%。
1.3.2 充放电快速响应、无过冲
电流在开启或关断瞬间及恒流恒压充电阶段无电流冲击，电流平滑无超调，在整个充放电过程中，具备动态负载保护功能
1.3.3 工况模拟功能
可将车载实测工况数据转换为模拟仿真测试工艺，对动力电池包进行工况模拟测试;为动力电池MODULE或PACK生产厂家提供全面的测试项目、可靠的实验数据和专业的数据分析，帮助厂家提高产品性能并缩短产品的开发周期。
1.3.4 方便灵活的BMS数据对接与控制
支持DBC文件的编辑与映射，系统可采用基于VectorCan公司标准协议的DBC配置文件来实现与BMS的数据交换对接与控制，通用性更强，客户可以更方便灵活的设置方案对电池包进行各种测试，同时保证了电池包测试更安全更可靠。可与不同厂家的BMS进行数据对接与控制，每种BMS协议会形成一个标准的DBC文件。
1.3.5 电流量程分档功能(选配)：
根据国标GB/T31467.3中要求“测试过程中，控制值和目标值之间的误差≤±1%”，因此基本精度0.1%FS的设备，量程10%以下精度>±1%，不能保障测试精度。
例如：电流精度：0.1%FS。500A量程电流精度为±0.5A，在测量50A时，±0.5A/50A为±1%，不满足标准和实际使用要求。
为提高全量程精度，莱特公司推出的主要产品电流量程均具备可选的大档位量程及小档位量程的双量程甚至多量程模式，根据不同使用情况选择对应的量程，更准确地保障电池检测的精度及品质。
1.3.6 断电续接功能
如果设备突然掉电，在下一次开启设备时，系统将自动接续到上一次掉电时的状态继续运行.
1.3.7 离线测试功能
如果电脑死机, 测试仍然会自动进行并且测试数据保存在下位机上.待电脑恢复正常后可以继续对测试过程进行监控, 不会丢失测试数据。
设备参数：
指标项目\指标参数
输入交流电源：内置隔离变压器 ，输入电压380Vac(342Vac~437Vac)
主通道：
功率器件IGBT:英飞凌
充放电输出电压范围(Vdc)10V-750V
输出通道数1
单通道输出电流范围-160A～+160A
单通道输出功率120kW
电压测控精度0.05% FS±0.05% RD
电压采集分辨率16位
电流测控精度0.05% FS±0.05% RD
电流采集分辨率16位
电流上升/下降时间(10%~90% FS)<10ms
充放电转换时间(-90%~+90% FS)<20ms
保护功能：
电网侧保护欠压、过压、过流、短路、缺相保护报警
电池侧保护欠压、过压、过流、短路、极性反接保护报警
电能质量功率因数0.99
电流谐波<5%
设备整机效率>80%
环境条件海拔高度3000m
环境温度0~45°C
最大相对湿度0~95%(无冷凝)
设备噪声<75dB
防护等级IP20
冷却方式风冷
机械参数尺寸(宽×深×高)1600mm×850mm×1950mm
重量约800kg
