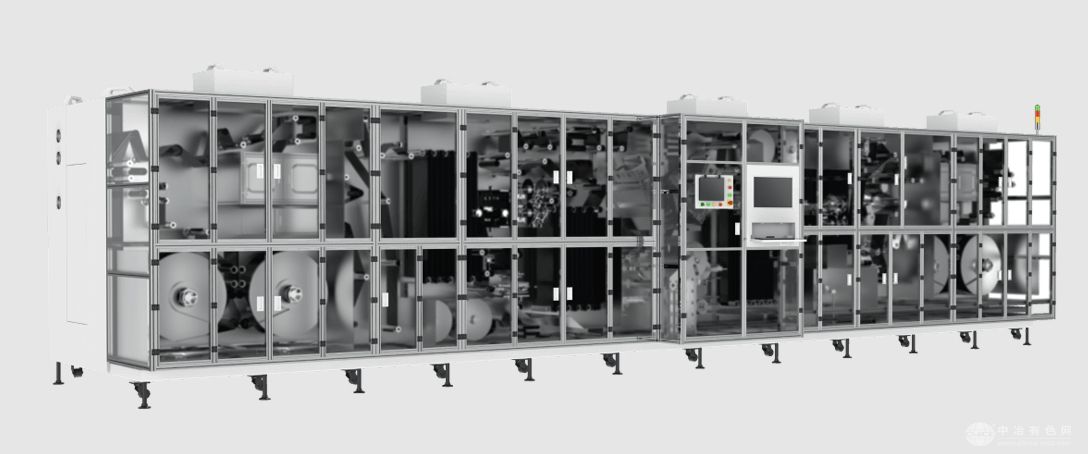

海目星激光科技集团股份有限公司推出的方形切卷一体机,主要用于锂电池裸电芯制造的制片卷绕工序。该设备具有多项优势:卷针由DD马达直接驱动,速度波动极小,仅0.2%以内。极片纠偏系统采用四级设计,并与CCD检测形成闭环控制,确保精准纠偏。
设备搭载欧姆龙高性能运动控制器及领先技术,入料环节采用追切裁断控制,还配备多重除尘系统,除尘效率高。张力控制则由高响应音圈电机与高精度检测感应器组成闭环系统,保障稳定运行。
产品优势:
卷针采用DD⻢达直接驱动,速度波动≤0.2%。
极片纠偏有四级,与CCD检测形成闭环。
采用欧姆⻰⾼性能运动控制器及领先技术。
入料采用追切裁断控制。
配有多重除尘系统,除尘效率⾼。
张力控制采用⾼响应⾳圈电机,与⾼精度检测感应器形成闭环。
基本信息:
设备效率: ≥5PPM (极片长度 16m)
兼容电芯宽度:100-320mm
兼容电芯高度:70-250mm
极片放卷卷径:≤Փ750mm
隔膜放卷卷径:隔膜放卷卷径:≤Φ400mm
产品性能:
张力波动:≤±4%
对齐度:≤±0.3mm
极耳错位:≤±3mm
热影响区域HAZ(Al):<100um
热影响区域HAZ(Cu):<150um
毛刺:<15um
尺寸精度:±0.2mm
